16年前的2003年7月16日，，，，全亚洲凌驾50家电台同步首播周杰伦其时《叶惠美》的主打歌《以父之名》，，，，约8亿人收听，，，，便有了这716周杰伦日。。。。。

在今天这个特别的日子聊印刷机，，，，缘起《Mojito》，，，，这首周董的歌在2020年再一次刷爆了朋侪圈。。。。。

可以装Mojito（酒）的杯子/瓶子，，，，可以携带Mojito味道的口红盖，，，，就是今天印刷的主角。。。。。

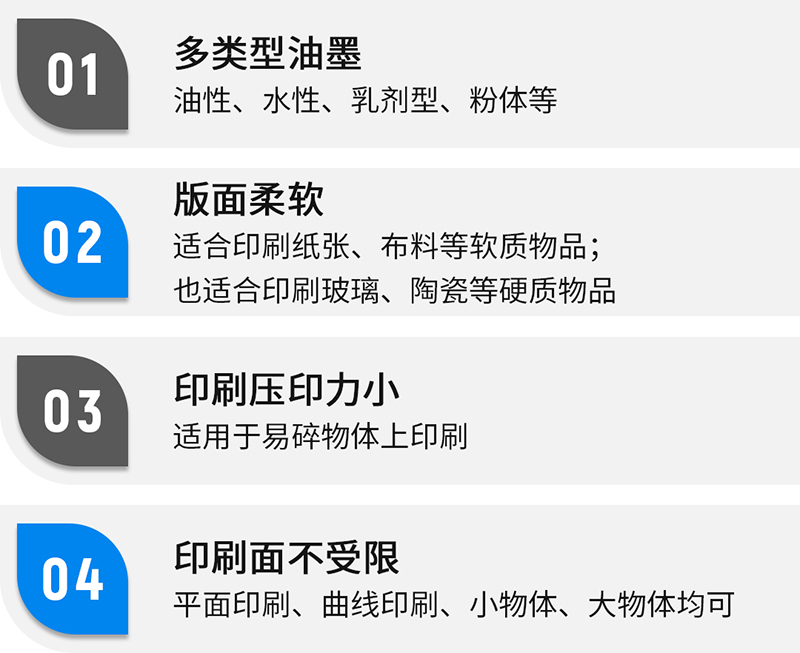

丝网印刷（孔板印刷）


丝网印刷机是接纳丝网做版材，，，，版面为网状或具有一定弹性的薄层，，，，图文通透。。。。。属于孔板印刷机中代表性装备，，，，分为平面丝网印刷机、曲面丝网印刷机、转式丝网印刷机等。。。。。

版膜——阻止油墨通过；；；；；；；

图文——通过外力刮压将油墨漏印到承印物上。。。。。


本次rb88随行版接纳新鲜出炉的A4伺服开发的四轴联动的丝网印刷机，，，，可印刷截面为矩形，，，，圆角矩形的方体物品。。。。。如瓶体、口红盖等。。。。。




四轴联动丝网印刷机控制要点与难点


01

图案的完整性与一连性；；；；；；；

控制难点在于盘算四根轴在整个印刷产品差别角度每个轴对应位置，，，，包管四轴联动控制后丝网上图案不侧滑、不拖沓、不挤压、不中止、完整的印刷到产品的外外貌。。。。。


02

剖解产品模子；；；；；；；

此次丝网印刷产品剖面为圆角矩形，，，，分为平面印刷和圆弧角印刷。。。。。


03

平面与圆弧面的速率切换；；；；；；；

印刷平面与圆弧角涉及速率比例的切换，，，，需要在印刷圆弧角时提前减速，，，，包管印刷的及格率。。。。。


04

起印点盘算；；；；；；；

划定的零点参考点，，，，通过递推替换重组二维数组，，，，实现起印点开放可设置的功效。。。。。


印刷中圆弧倒角是重点，，，，尤其是在印刷圆弧倒角的速率控制部分，，，，控制欠好会导致平面印刷转圆弧倒角印刷不敷圆滑降低印刷品质。。。。。

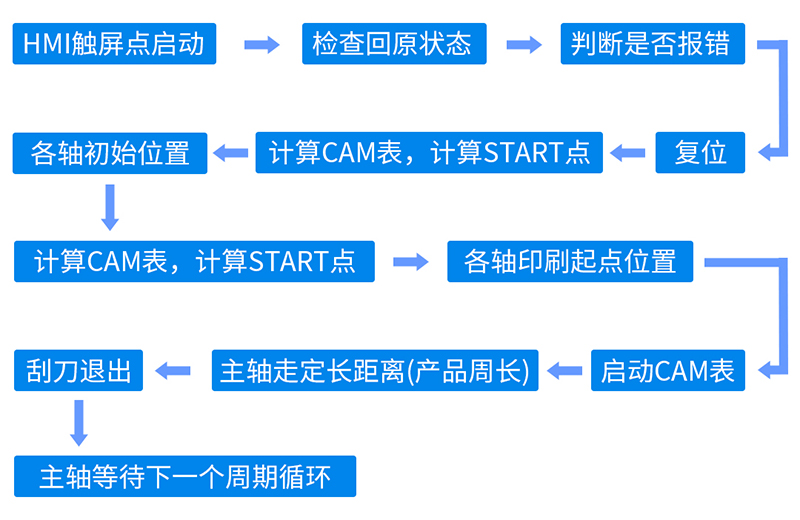

四轴联动丝网印刷机控制流程





rb88随行版计划

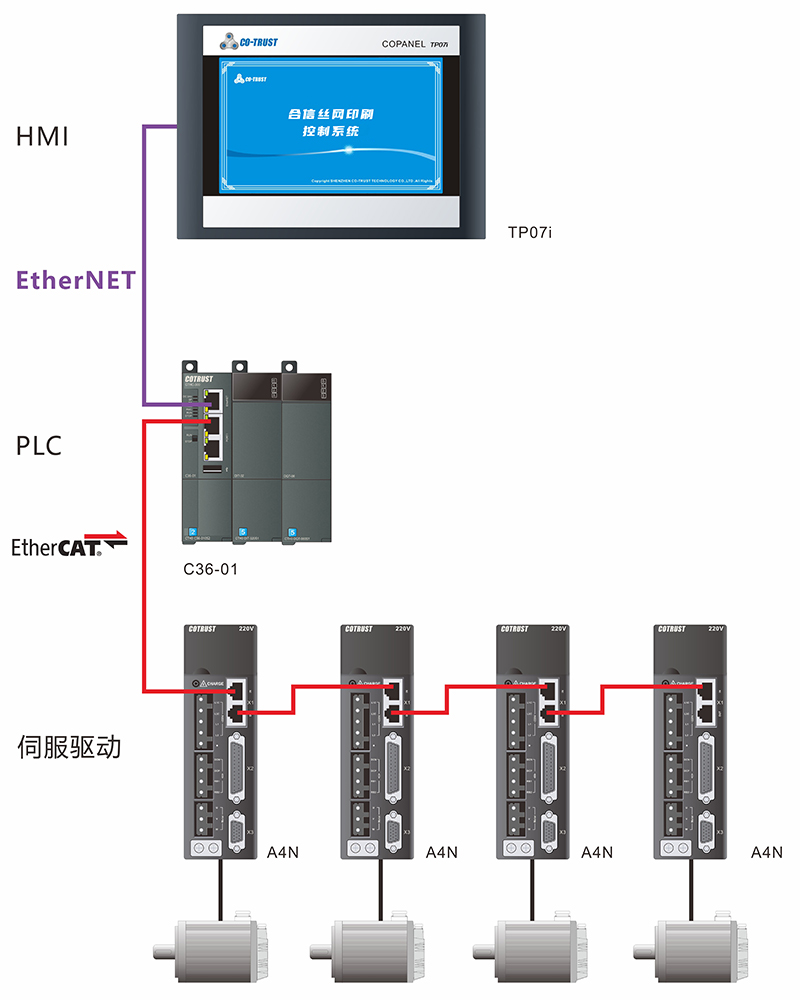

本次四轴联动丝网印刷机运用rb88随行版全套计划（HMI+PLC+伺服）实现控制。。。。。

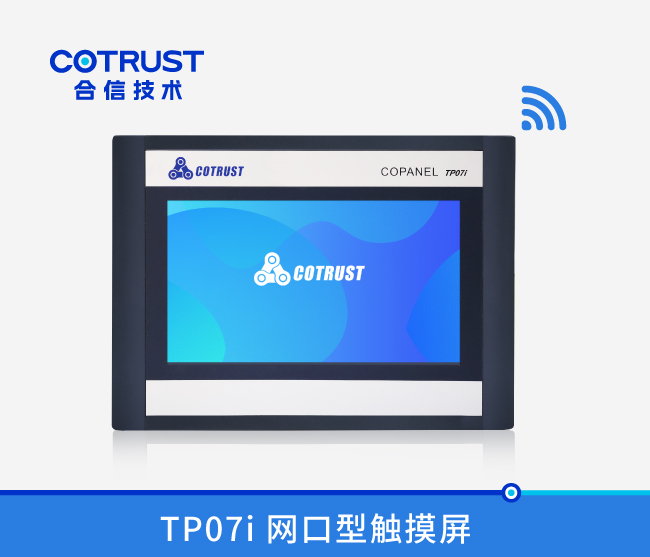

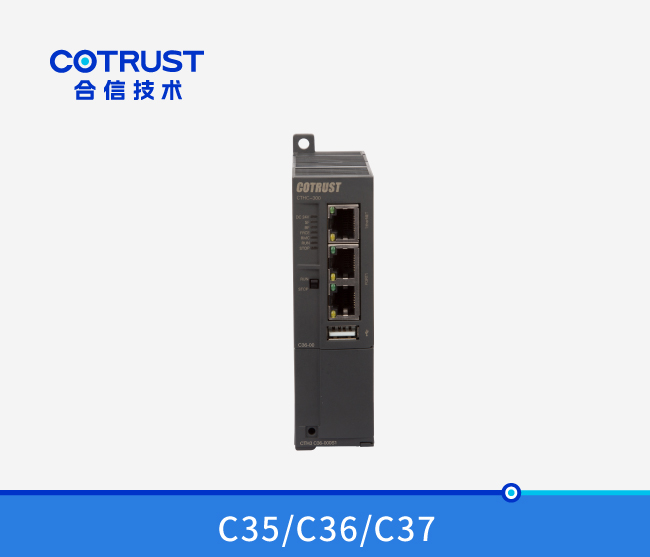

全系统由集成运动控制、顺序控制功效的CTH300-C系列运动控制器C36通过高速EtherCAT总线毗连4台rb88随行版高响应高精度的旗舰版A4伺服驱动系统，，，，实现四轴联动控制；；；；；；；所有的生产历程可以通过rb88随行版TP07i触摸屏举行控制。。。。。

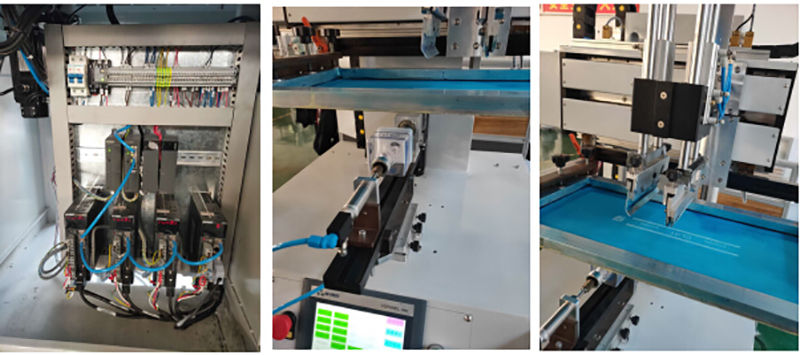

调试现场



快速运算的C36&快速响应的A4N





rb88随行版全套计划可完善实现丝网印刷的快速、一连印刷的完整性，，，，任性选择不会错！


贫困给我的客人来一杯Mojito，，，，我喜欢他下单时的样子~
