- 概览
-
型号
规格参数
订货号

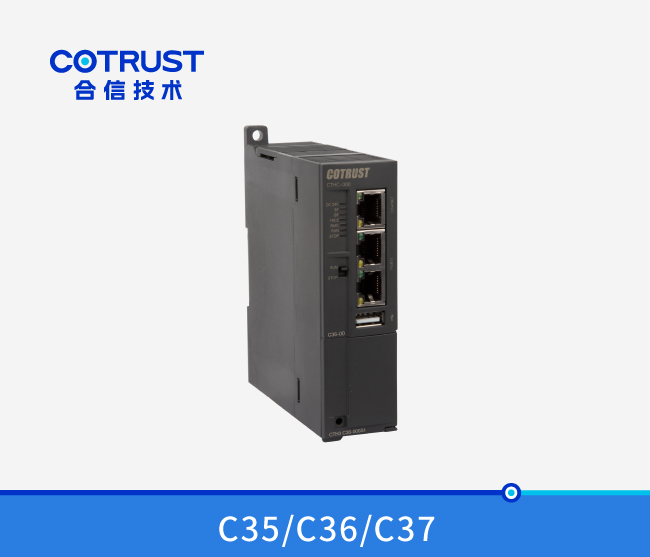

C35-01
CTH300-C系列运动控制型CPU，，，，32MB程序数据空间，，，，64KB掉电坚持数据，，，，55M扩展总线；；； ；；；1个自由通讯接口，，，，1个EtherCAT接口，，，，1个EtherNET接口，，，，一个CANopen口，，，，1个USB口
CTH3 C35-001S2
C36-01
CTH300-C系列运动控制型CPU，，，，32MB程序数据空间，，，，64KB掉电坚持数据，，，，55M扩展总线；；； ；；；1个自由通讯接口，，，，1个EtherCAT接口，，，，1个EtherNET接口，，，，一个CANopen口，，，，1个USB口，，，，支持SoftMotion
CTH3 C36-001S2
C37-01
CTH300-C系列运动控制型CPU，，，，32MB程序数据空间，，，，64KB掉电坚持数据，，，，55M扩展总线；；； ；；；1个自由通讯接口，，，，1个EtherCAT接口，，，，1个EtherNET接口，，，，一个CANopen口，，，，1个USB口，，，，支持SoftMotion，，，，CNC
CTH3 C37-001S2
C37-02 32MB程序数据空间，，，，120KB掉电坚持数据，，，，55M扩展总线，，，，1个RS485通讯口（MODBUS自由口协议），，，，1个EtherCAT接口，，，，1个EtherNET接口，，，，1个CAN口，，，，1个USB口，，，，支持单轴运动控制，，，，插补，，，，电子齿轮和电子凸轮等SoftMotion指令集功效和CNC功效，，，，支持CODESYS编程平台SP11版本。。。。。 CTH3 C37-002S2
- 手艺参数
-
产品型号
C35-01
C36-01
C37-01
C37-02 物理特征
尺寸（W×H×D）
34×115×101.6 mm
功耗
19.2W
内存
用户程序空间
32MB
32MB 掉电坚持空间
64KB
120KB 电源特征
额定输入电压
24V DC
输入电压规模
20.4V~28.8V DC
输入电流
0.8A
极性反接；；； ；；；
有
总线电源电压
+5V DC
总线电源电流
1.6A
隔离
外部电源与系统电源之距离离
LED指示灯特征
24V电源指示灯（绿色）
亮起：24VDC供电正常，，，，熄灭：无24VDC供电
SF指示灯（红色）
亮起：系统故障，，，，熄灭：无错
BF指示灯（红色）
亮起：总线故障，，，，熄灭：无错
RUN指示灯（绿色）
亮起：系统运行，，，，熄灭：系统阻止
STOP指示灯（橙色）
亮起：系统阻止，，，，熄灭：系统运行
RJ45网口指示灯
绿色
闪灼：毗连，，，，熄灭：未毗连
黄色
亮起：100Mbps，，，，熄灭：10Mbps
CAN口指示灯
绿色
数据吸收指示灯
黄色
数据发送指示灯
实时时钟
掉电坚持
掉电坚持时间约112小时（典范值）
精度
每月误差<60秒
读取/设置实时时钟
通过指令setrtc读取/设置
；；； ；；；すπ
电源；；； ；；；
供电电源端提供反接；；； ；；；すπЪ袄擞课展π
接口；；； ；；；
通讯端口防雷；；； ；；；
扩展I/O能力
1个CPU支持INT-00机架数
4
每机架支持最多？？？槭
除了电源、CPU、中继？？？橥庾疃嘀С8个？？？
1个CPU支持ECT-00从站数
最多128个
每ECT-00支持？？？槭
最多支持8个？？？
隔离
电源隔离
外部电源与系统电源之距离离
通讯隔离
以太网、RS485隔离、CAN隔离
产品型号
C35-01
C36-01
C37-01
C37-02
支持CODESYS平台SP4版本
支持CODESYS平台SP11版本
EtherNET通讯口
通讯接口
1个EtherNET口
波特率
10/100Mbps自顺应
协议类型
CODESYS定制协议，，，，基于UDP和TCP，，，，支持以太网编程和CPU间以太网通讯,支持SOCKET自由通讯。。。。。
每段最大电缆长度
100m直连
一个站点最大毗连数
UDP支持最大16个毗连，，，，TCP支持最大32个毗连。。。。。
DHCP功效 支持 远程监控/编程功效 支持 隔离 通讯口隔离 EtherCAT通讯口
通讯接口
1个EtherCAT接口
最大站点数
每个主站最多支持128个EtherCAT从站每个主站
协议类型
EtherCAT
支持功效
支持漫衍时钟设置
支持启动参数设置
支持设置PDO参数和映射
支持设置总线循环周期，，，，设置启动检查供应商ID和产品ID
每段最大电缆长度
100m
波特率
10/100Mbps自顺应
隔离
通讯口隔离
RS485通讯口
通讯接口
1个RS485通讯口
最大站点数
每个网络最多1个主站和31个从站
协议类型
Modbus主站/从站协议
Modbus波特率
1200\4800\9600\19200\38400\57600\115200bps
隔离
通讯口隔离
CANopen通讯口
通讯接口
1个CAN通讯主站接口
最大从站点数
1个主站后面最多可毗连32个从站
协议类型
CANopen DS301标准协议
支持功效
支持自动启动CANopen Manager
支持可选从站轮询
支持启动从站
支持NMT
支持同步生产
支持同步消耗
支持心跳爆发
支持激活时间建设
传输速率（kbit/s）
1000
800
500
250
125
50
20
最大长度（m）
25
50
100
250
500
1000
2500
隔离
通讯口隔离
- 典范应用
- 装置规格
-

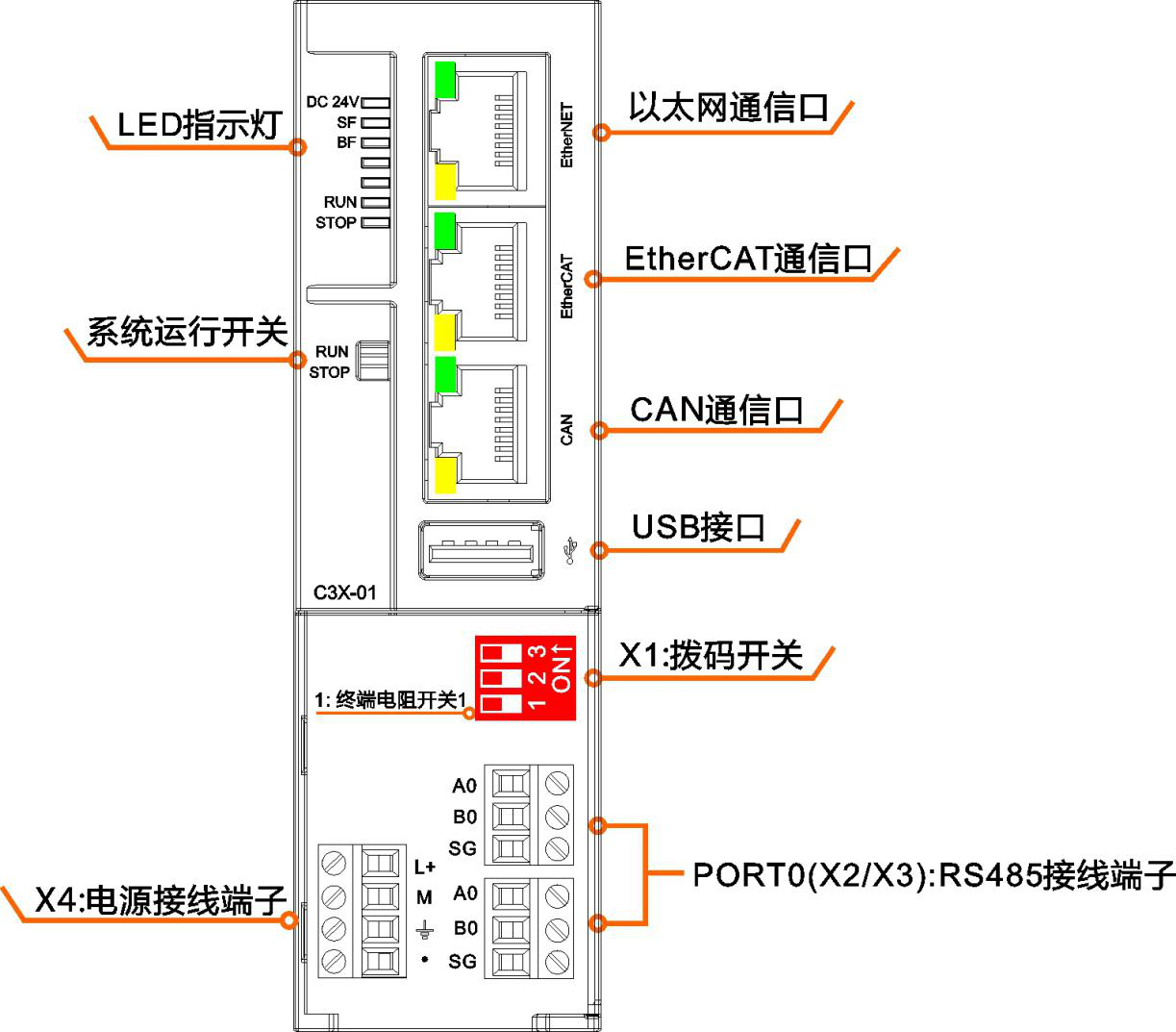

电源接口界说
4pin间距为3.81mm的可拆卸端子
符号
信号界说
L+
+24V电源
M
+24V电源地
大地
--
--
USB接口界说
USB接口
位号
信号
信号界说
1
V_BUS
+5V电源
2
Data-
数据-
3
Data+
数据+
4
GND
地
EtherNET/EtherCAT接口界说
RJ45网口
位号
信号
信号界说
1
TX+
数据发送正端
2
TX-
数据发送负端
3
RX+
数据吸收正端
4
TERM
--
5
TERM
--
6
RX-
数据吸收负端
7
TERM
--
8
TERM
--
毗连器外壳
PE
机壳接地
绿色指示灯
作为EtherNET/EtherCAT毗连状态指示
黄色指示灯
作为EtherNET/EtherCAT速率状态指示
CAN接口界说
RJ45网口
位号
信号
信号界说
1
CAN_H
数据发送正端
2
CAN_L
数据发送负端
3
--
--
4
--
--
5
--
--
6
--
--
7
CAN_GND
CAN的地
8
--
--
毗连器外壳
PE
机壳接地
绿色指示灯
作为CAN数据吸收状态指示
黄色指示灯
作为CAN数据发送状态指示
RS485接口界说
Port0口，，，，接纳2个3pin间距为3.81mm的可拆卸端子
6位可拆卸端子
信号
信号界说
A0
PORT0接口RS485信号A
B0
PORT0接口RS485信号B
SG
PORT0接口RS485信号地
A0
PORT0接口RS485信号A
B0
PORT0接口RS485信号B
SG
PORT0接口RS485信号地
拨码开关界说
两态开关
位号
拨码偏向
信号界说
ON
向上
系统运行
OFF
向下
系统阻止
DIP开关
位号
符号
信号界说
1
Term-PORT0
终端电阻开关1（PORT0）
ON：有终端电阻；；； ；；；OFF：无终端电阻
2
NC
保存
3
NC
保存
- 样本/手册/软件
-
类型 名称 下载 选型手册 《CTH300系列中型可编程逻辑控制器选型手册》 ↓ 用户手册 CTH300-C系列逻辑控制器用户手册
↓ 相关软件 CODESYS 软件 ↓
