rb88随行版锂电行业计划丨电芯制造之卷绕机控制系统
2024.05.29
rb88随行版为锂电行业电芯生产装备提供
基于PLC+伺服的整套自动化控制解决计划

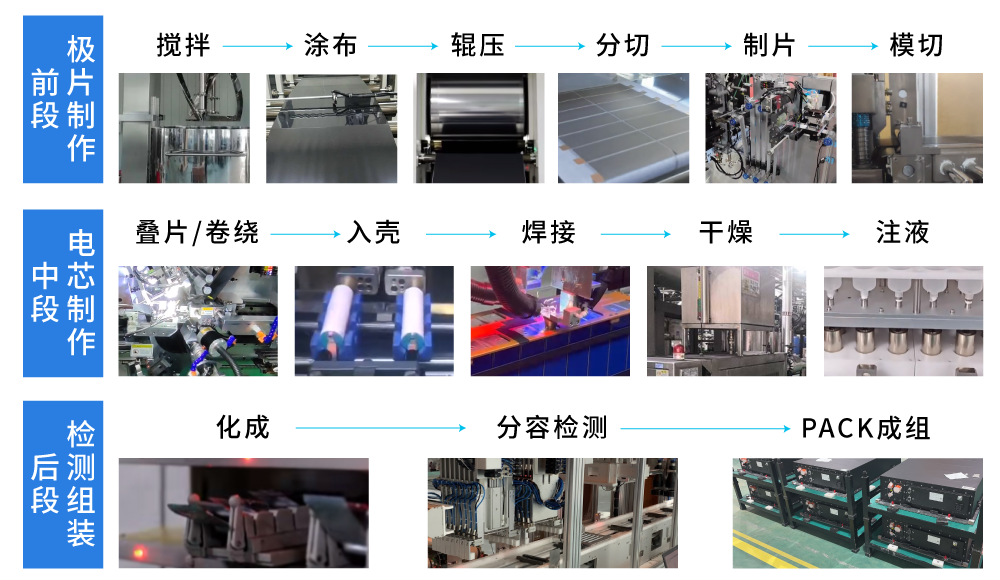

锂电生产前段涂布机计划与制片机计划收到众多客户的关注；；；；；；；今天禀享锂电生产中段电芯制作的主要机型控制计划→卷绕机

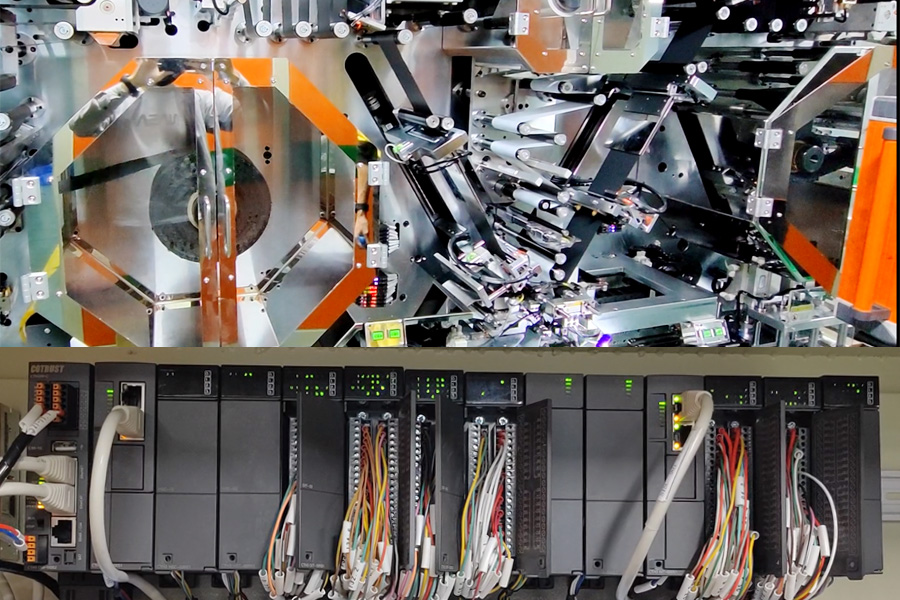

rb88随行版控制计划乐成应用于卷绕机现场
rb88随行版为电芯制造之
卷绕机提供控制系统计划
电芯制造之卷绕机装备

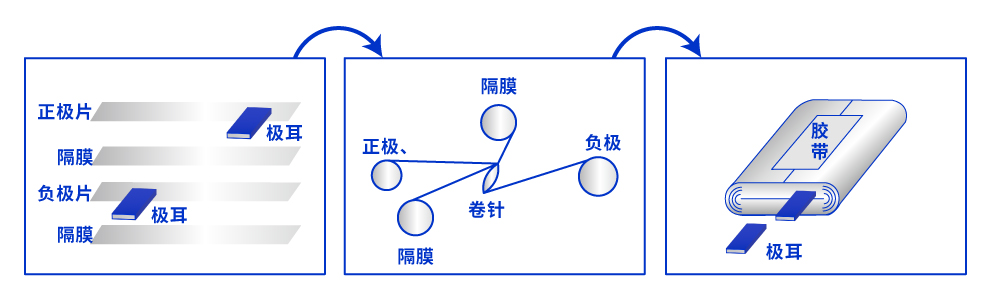

方型锂电池卷绕机是把整卷的正负极片和隔膜通过卷绕的方法做成电芯的要害装备。。。。卷绕工序生产的卷芯， ， ，，通常称为裸电芯， ， ，，卷绕历程具有很强的集乐成能。。。。
卷绕机-工艺及控制要求

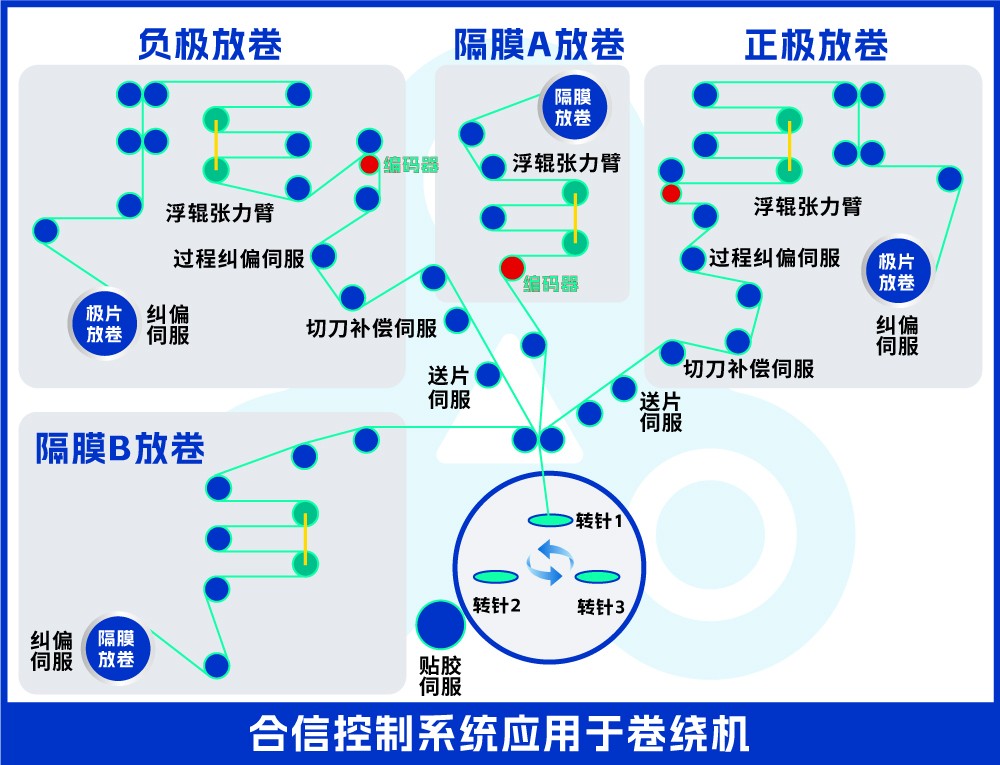

极片供应系统：划分将正、负极片运送到两层隔膜之间， ， ，，实现极片的供应；；；；；；；
隔膜放卷系统：包括上隔膜和下隔膜， ， ，，实现隔膜到卷针的自动一连供应；；；；；；；
张力控制系统：连系摆杆， ， ，，实现卷绕历程中极片、隔膜的恒张力控制；；；；；；；
卷针控制系统：形卷绕奇异曲线算法， ， ，，加上专用工位伺服配合， ， ，，实现卷绕历程中张力稳固；；；；；；；
收尾贴胶系统：对卷绕后的卷芯举行贴胶牢靠；；；；；；；
卸料传输系统：将卷芯从卷针上自动拆卸， ， ，，然后掉落到自动传输带上；；；；；；；
人机交互界面：实现参数设定、手动调试、报警提醒等功效。。。。
方型卷绕机由于其卷针形状的不规则性， ， ，，卷针外围每个点与卷针中心的距离均纷歧样， ， ，，要包管卷绕历程中的线速率恒定和张力波动小， ， ，，对控制系统的要求特殊高。。。。
01 变转速控制
接纳电子凸轮控制方法实现变转速控制， ， ，，实现恒线速率卷绕， ， ，，较易实现高速运行和稳固张力。。。。
02 张力控制
各极片、隔膜自力放卷， ， ，，可单独设置张力巨细， ， ，，无邪的设置可以很好解决电芯变形问题。。。。
03 自动纠偏
装备高速运行时， ， ，，接纳PID控制算法， ， ，，快速响应纠偏。。。。
04 胶带终止机构精准定位
rb88随行版-卷绕机解决计划

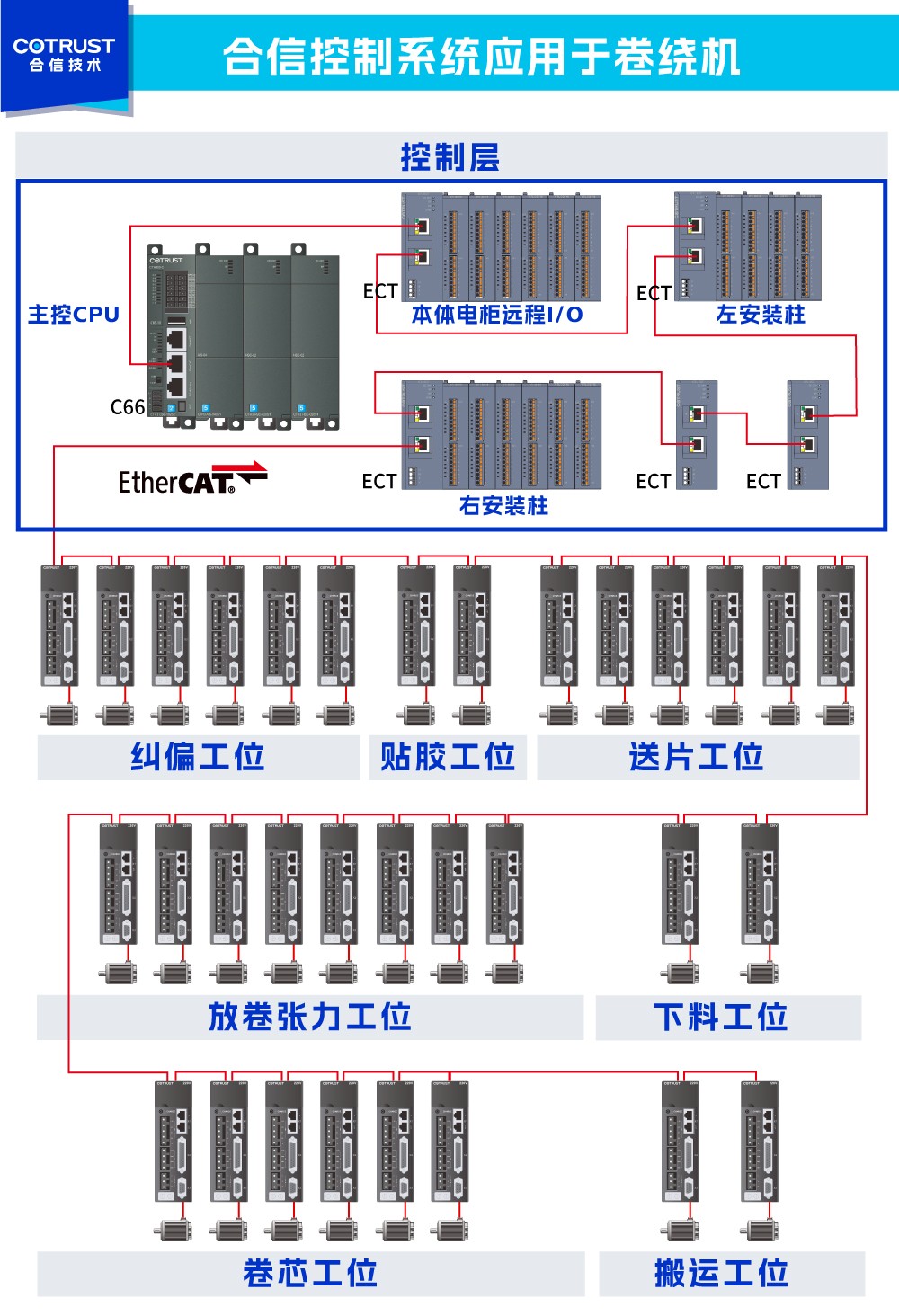

卷绕机系统由rb88随行版CTH300系列基于CODESYS平台的C66举行主控， ， ，，通过EtherCAT实时总线与32台伺服实现正负极片和隔膜自动放卷、极片和隔膜换卷、自动纠偏、自动张力检测与控制极片由夹辊驱念头构引入卷针部分， ， ，，与隔膜一同凭证工艺要求举行卷绕， ， ，，卷绕完成后自动换工位， ， ，，切断隔膜和贴终止胶带， ， ，，制品裸电芯自动下料。。。。
计划优势
双核
主控
rb88随行版CTH300系列C66双核主控PLC， ， ，，支持EtherCAT高速总线， ， ，，扩展轴多达128轴；；；；；；；
降本
增效
接纳CTL系列远程I/O就近装置， ， ，，节约种种配线和维护本钱
张力
波动小
现实极片与隔膜张力波动<5%
卷绕
速率快
200mm宽卷针实测线速率>800mm/s
纠偏
响应快
A4驱动器内部处置惩罚纠偏， ， ，，直接响应
主站C66与A4N系列伺服驱动器配套， ， ，，不但包管了信号传输的稳固性及快速响应性， ， ，，同时实现快速、精准定位行动。。。。
