rb88随行版锂电行业计划丨电芯制造之制片机控制系统
2024.05.23
rb88随行版为锂电行业电芯生产装备提供
基于PLC+伺服的整套自动化控制解决计划
锂电生产前段极片制作的涂布机是电芯高良率生产的重中之重；；；；今天禀享的是影响电池清静性、一致性的要害工序机型→制片机

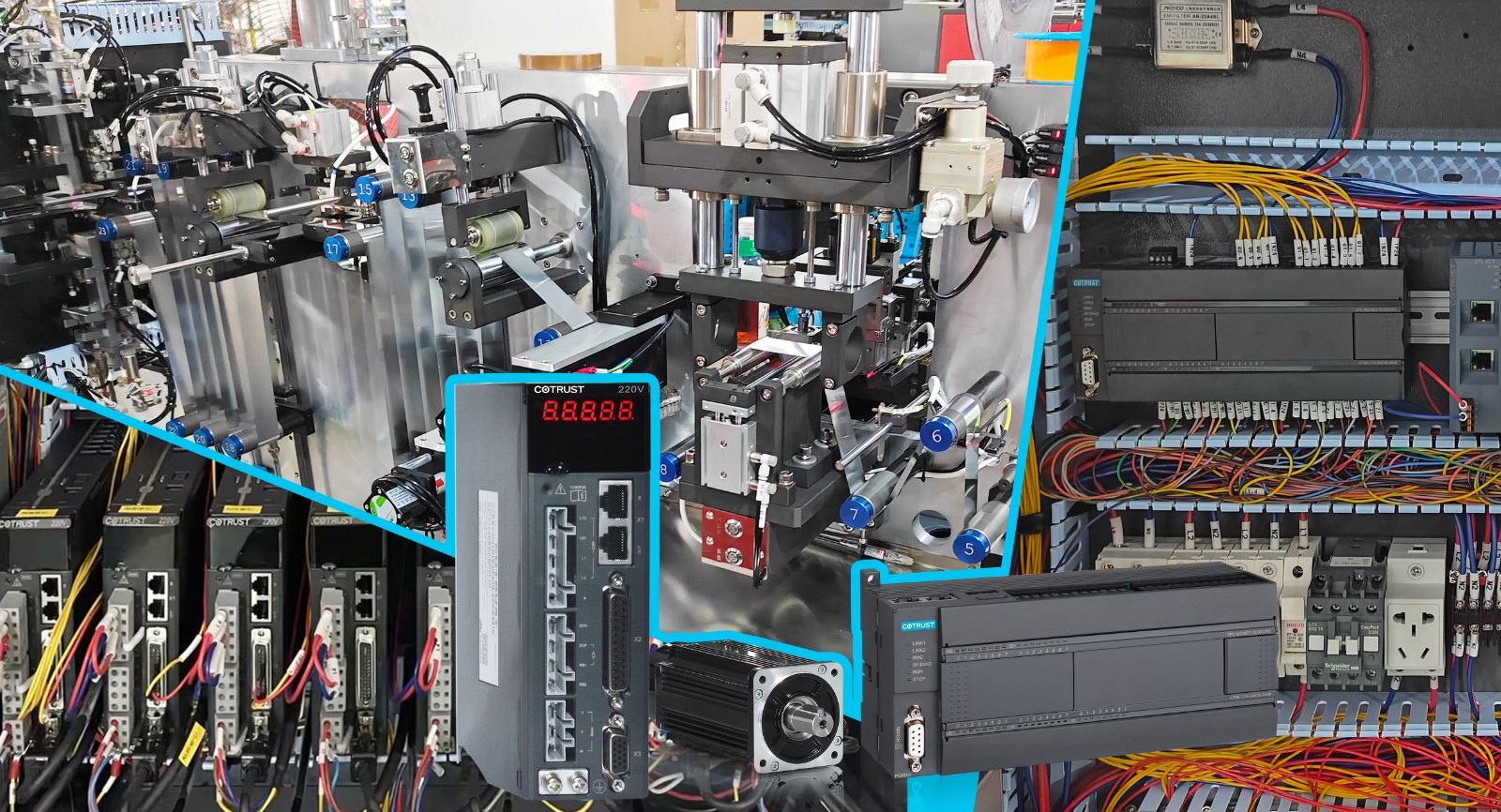

rb88随行版控制计划乐成应用于制片机现场
电芯制造之制片机装备
锂电池制片机用于极片分切后，，，，，将成卷的极片放卷，，，，，通过定长牵引将（正/负）极耳焊接到（正/负）极片极片上，，，，，并对极耳焊接处举行贴胶，，，，，最后将制成的极片举行成卷收料（或裁切成片）。。。。 。。

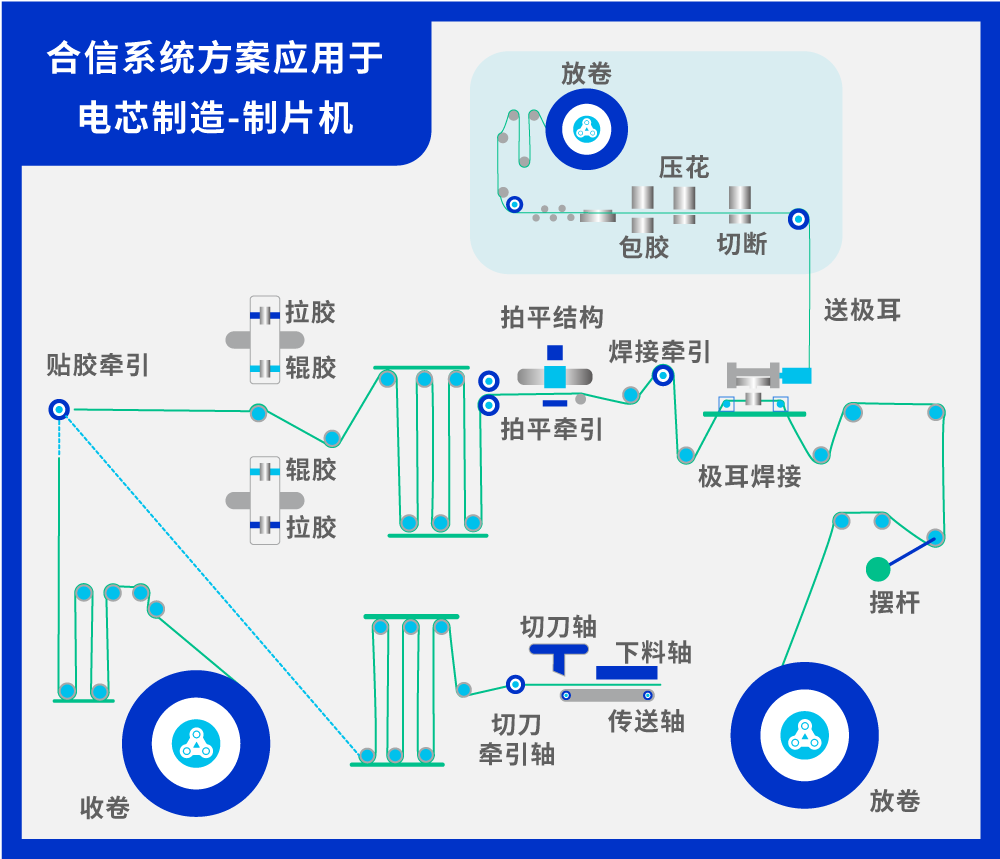

制片机-工艺及控制要求
制片机通过自动放卷，，，，，焊前纠偏、送极耳、极耳焊接、极耳贴胶、纠偏、收卷（或切片）完成极片制作。。。。 。。
装备控制要求
精准度
纠偏要求收放卷送料精度高，，，，，包管牵引精准；；；；
焊接及贴胶位置要求前后对齐度一致，，，，，包管极耳超焊与胶纸对贴准确加工。。。。 。。
张力控制
收放卷历程中，，，，，要求摆臂控制的收放卷速率能够追随，，，，，并且通过线速率恒定实现自动收放卷有无质料时的报警。。。。 。。
细分工位报警功效
要求具备材放卷断带报警、中途断带报警、极耳断带报警、收卷片材报警、极耳漏焊报警、上下贴胶真空报警等。。。。 。。
多功效
要求可实现单焊单贴、双焊双贴、单焊分次贴、极耳有无包胶等功效切换。。。。 。。
rb88随行版-制片机解决计划
制片机系统由rb88随行版CTMC系列“卷王PLC”M226ES主控，，，，，通过EtherCAT毗连8个伺服完成极片的收放卷、送极耳、超焊牵引、对贴牵引、拉胶工艺、胶纸对贴等工序。。。。 。。
rb88随行版制片机控制计划接纳EtherCAT总线通讯
响应实时，，，，，控制精度高
1
rb88随行版主控PLC：CTMC系列M226ES多轴总线运动控制器，，，，，扩展能力强，，，，，处置惩罚器扫描速率快；；；；
2
收放卷（张力控制）：收放卷接纳rb88随行版专用伺服，，，，，自带PID调解，，，，，卷径盘算，，，，，自动开机前有自动识别卷径的功效，，，，，.摆杆不颤抖，，，，，收放平稳
3
焊接以及贴胶精准定位：接纳运行中止收罗，，，，，专用位置追随指令，，，，，实现贴胶一连一直，，，，，同步精准追随贴胶。。。。 。。
4
纠偏控制：接纳多段蹊径速率举行纠偏控制
5
CTG系列触摸屏的监控画面实现各工位自力运行，，，，，单独调试，，，，，包管卷材良品率
6
生产效率极大提升，，，，，制片机速率可达700mm片长 0.85s
