- 概览
-
规格参数：
EM277PN-L：Profinet从站模？？？，，，仅支持RT实时通讯模式，，，最多可扩展8个CTSC-200系列IO模？？？椋ú话–AN模？？？椤⒃丝啬？？？？椤⒊浦氐忍厥饽？？？？椋
框架图
- 手艺参数
-
产品型号 CTS7 277-0PN36 物理特征 尺寸（W×H×D） 71×80×62 mm 电源消耗 额定输入电压 24V DC 输入电压规模 20.4V~28.8V DC 输入电流 0.8A 极性反接；；； 有 总线电源电压 +5V DC 总线电源电流 1.1A 隔离 外部电源与系统电源隔离 电源；；； 供电电源端提供反接；；；すπЪ袄擞课展π LED指示灯特征 24V电源指示灯（绿色） ON = 24VDC供电正常 OFF = 无24VDC供电 SF指示灯（红色） ON = 扩展I/O总线故障或者PROFINET模？？？楣收 OFF = 无错 BF指示灯（红色） ON = PROFINET总线通讯故障（未毗连交流机，，，未检测到网络） Blinking = 组态设置纷歧致 OFF = 无错 MT指示灯 (黄色) （维护指示灯） ON = 丧失同步 OFF = 无错 P1R/P2R口指示灯（绿色） ON = 有到交流机/PN主站的毗连 OFF = 没有到交流机/PN主站的毗连 P1R/P2R口指示灯（黄色） ON = 有到交流机/PN主站的数据收发 OFF = 没有到交流机/PN主站的数据收发 扩展I/O能力 每从站支持最多模？？？槭 8（数字量模？？？椤⒛Ｄ饬磕？？？？椤⑽露饶？？？？椤ID控制模？？？，，，不包括其他类型的模？？？椋 协议类型 CTS7200 PLC自界说4MHZ总线协议 每从站IO最大设置 模拟量IO最大设置可达56AI/28AQ 数字量IO最大设置可达224DI/224DQ PROFINET通讯口 通讯接口 1个双RJ45口 数据传输速率 以太网效劳的传输率为：100 Mbps PROFINET的传输率为：100 Mbps，，，全双工 所支持以太网效劳 ping、arp、网络诊断 (SNMP)/MIB-2、LLDP 实时性 RT：支持，，，最小周期1ms IRT：不支持 第三方PROFINET主站 支持 从站间通讯距离最长 100m （100BASE-TX） 拓扑结构 支持星形、树形、线型拓扑结构 不支持环形拓扑结构 隔离 通讯口隔离 硬件组态功效 导入的文件类型 PROFINET GDS文件XML名堂 第三方PN主站 添加的CTS7 277-0PN36模？？？橹С8个槽位的扩展 扩展模？？？榭商砑邮至俊⒛Ｄ饬俊⑽露饶？？？？楹蚉ID控制模？？？，，，其他的模？？？椴豢商砑

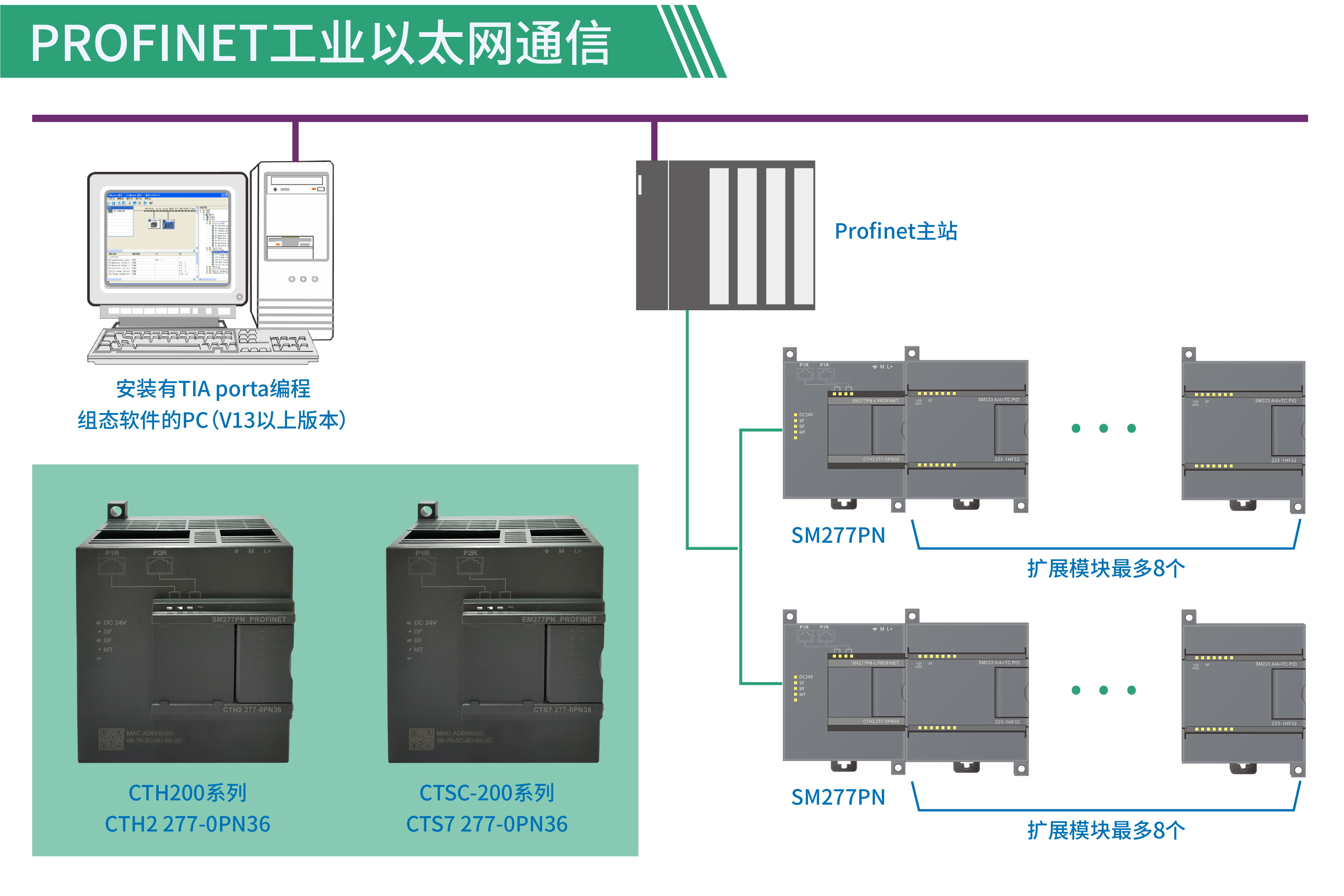

- 典范应用
- 装置规格
-
接线规格

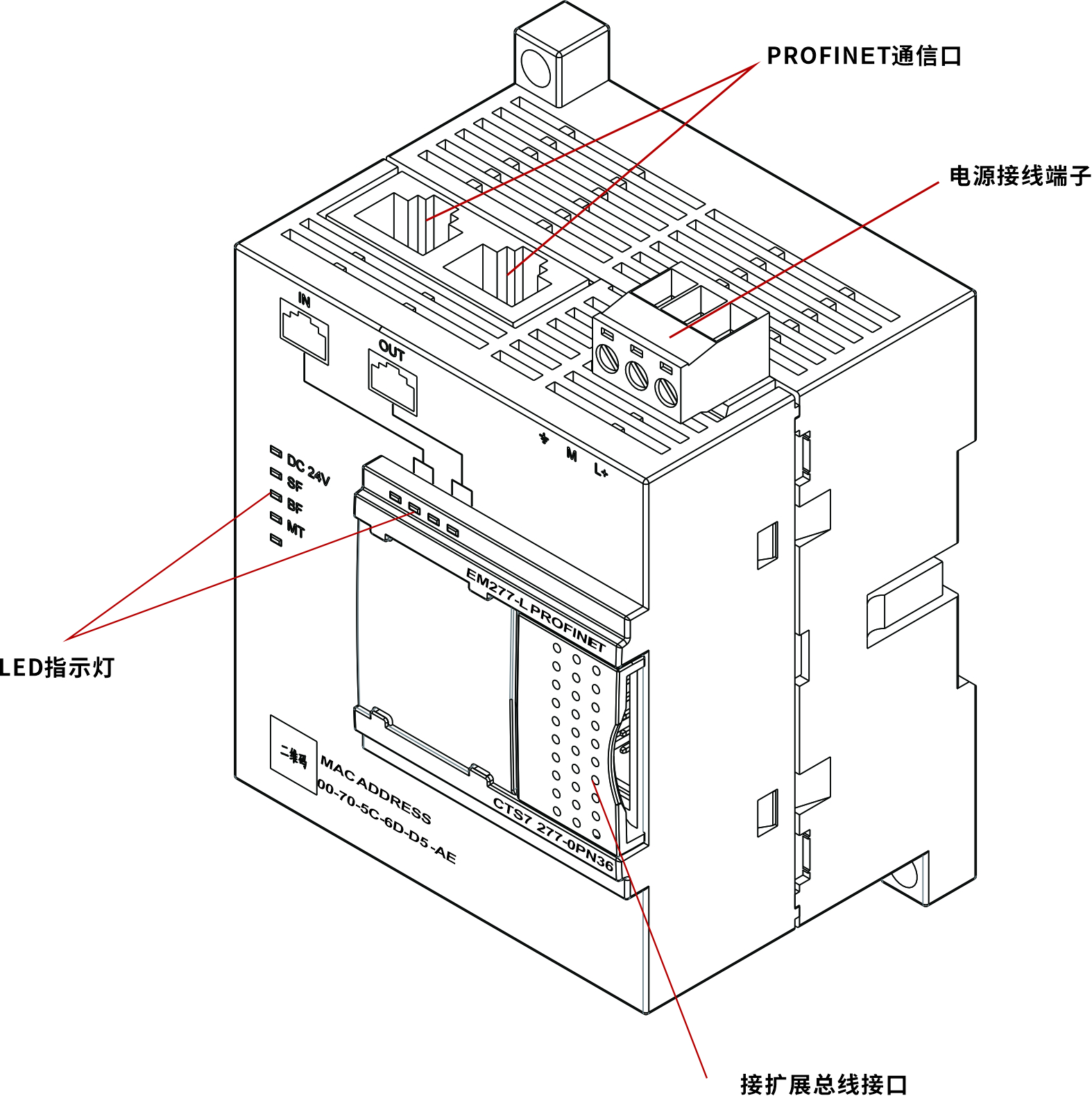

CTS7 277-0PN36接口示意图
接口界说
外部电源接口界说
3位可拆卸端子
符号
信号界说
L+
24V电源正
M
24V电源负
大地
双RJ45接口界说
双RJ45网口
位号
信号
信号界说
1
TX+
数据发送正端
2
TX-
数据发送负端
3
RX+
数据吸收正端
4
--
--
5
--
--
6
RX-
数据吸收负端
7
--
--
8
--
--
毗连器外壳
PE
机壳接地
装置尺寸
CTS7/CTH2 277-0PN36模？？？有装置孔，，，可以很利便地装置在背板上，，，模？？？樽爸贸叽缂4-6：

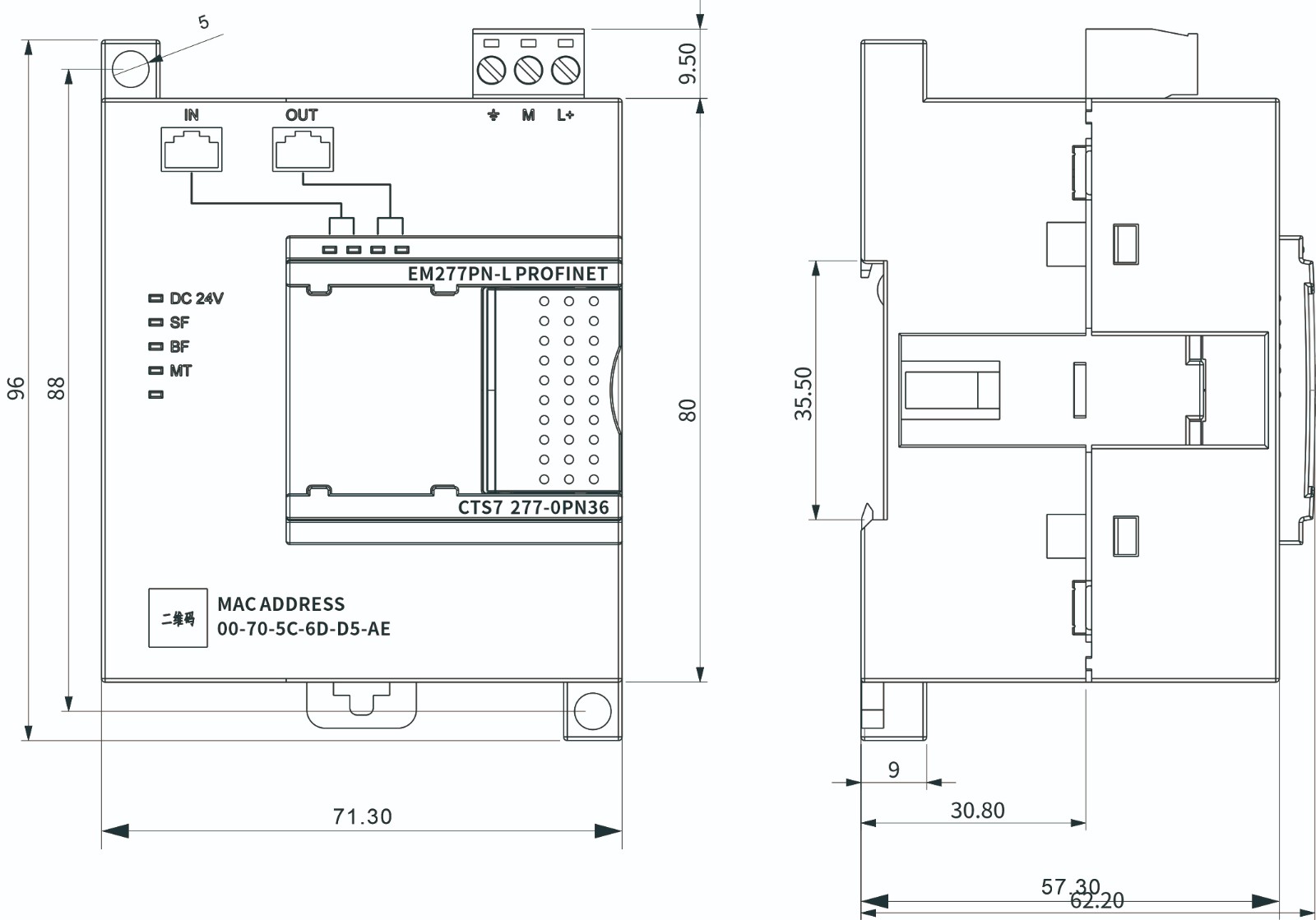

图4-6 装置尺寸图
装置要领
在装置和拆卸CTS7/CTH2 277-0PN36模？？？时，，，必需预先接纳适当的清静步伐并且确认CTS7/CTH2 277-0PN36模？？？的供电被切断。。。。。。
CTS7/CTH2 277-0PN36模？？？既可以装置在控制柜背板上，，，也可以装置在标准DIN 导轨上；；；既可以水平装置，，，也可以笔直装置。。。。。。
w 装置面板
1）凭证图4-6的尺寸要求定位打孔；；；
2）用合适的螺钉将模？？？槔慰吭诒嘲迳；；；
3）若是使用了扩展模？？？，，，将扩展模？？？榈谋馄降缋铝角案窍旅娴睦┱箍凇！！！。。
w DIN 导轨装置
1）将导轨牢靠在背板上；；；
2）翻开模？？？榈撞康DIN夹子，，，将模？？？楸巢靠ㄔDIN导轨上；；；
3）若是使用了扩展模？？？，，，将扩展模？？？榈谋馄降缋铝角案窍旅娴睦┱箍；；；
4）旋转模？？？樘DIN导轨，，，合上DIN夹子；；；
5）仔细检查模？？？樯DIN夹子与DIN导轨是否细密牢靠好；；；
6）为阻止模？？？樗鸹，，，不要直接按压模？？？檎，，，而要按压装置孔的部分。。。。。。
当模？？？在震惊较量大的使用情形或者接纳笔直装置方法时，，，应该使用DIN导轨挡块。。。。。。若是系统处于高震惊情形中，，，使用背板装置方法可以获得较高的震惊；；；て芳丁！！！。。
