- 概览
-
产品名称 规格参数 订货号 PID ？？？？？？ EM231:8路J/K型热电偶输入，，，，，隔离型16位精度，，，，，带智能PID CTS7 231-7TF36
- 手艺参数
-
手艺参数
产品型号 EM231热电偶PID ？？？？？？ 订货号 CTS7 231-7TF36 物理特征 尺寸([宽x高x深)(mm) 71x80x62 mm 功耗 1.8W 电源消耗 +5V DC消耗电流 54 mA L+ 39 mA L+线圈电压规模 20.4～28.8V DC LED灯指示 24V DC电源供电优异ON=无错，，，，，OFF=无24V DC电源，，，，，SF：ON= ？？？？？？楣收，，，，，闪灼=输入信号过失,OFF=无错 模拟量输入特征 输入类型 悬浮型热电偶 输入规模 J/K型 输入点数 8 隔离 现场与逻辑 500V AC 现场至 24V DC 500V AC 24V到逻辑 500V AC 共模输入规模(输入通道至输入通道) 120V AC 共模抑制 >120dB@120V AC 输入区分率 温度 电压 0.1℃/0.1℉
15位加符号位丈量原理 Sigma-Delta ？？？？？？楦率奔(所有通道) 825ms 到传感器的导线长度 最大100米 导线回路电阻 最大100Ω 噪声抑制 85dB@ 50Hz/60Hz/400Hz 数据字名堂 电压：-27648至+27648 输入阻抗 >1MΩ 最大输入电压 30V DC 区分率 15位+符号位 输入滤波衰减 -3dB@ 21kHz 基本误差 0.1% FS(电压) 重复性 0.05% FS 冷接点误差 ±1.5℃ 诊断程序 LED：EXTF，，，，，SF PID特征 PID算法 PID+FUZZY参数自调解 采样时间 1秒 输出最小脉宽 10ms PID类型 P、PI、PD、PID型 PID输出类型 模拟量或PWM脉宽控制 PID输出极性 双极或单极
- 典范应用
- 装置规格
-

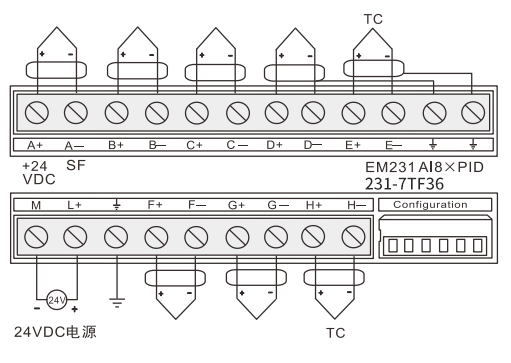

接线图：

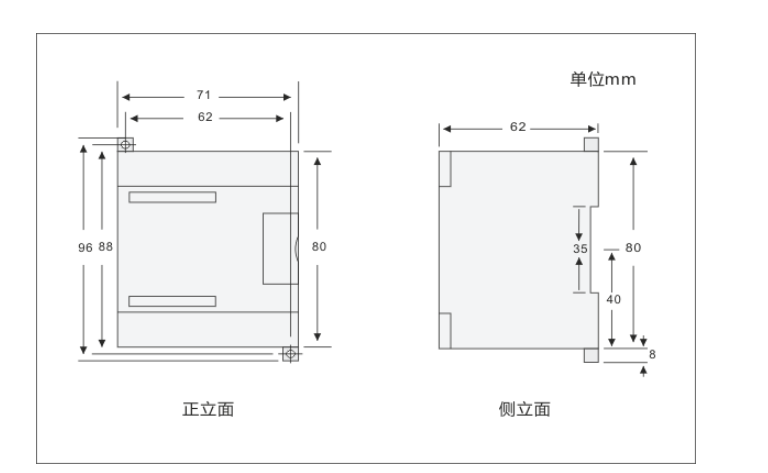

尺寸图：
