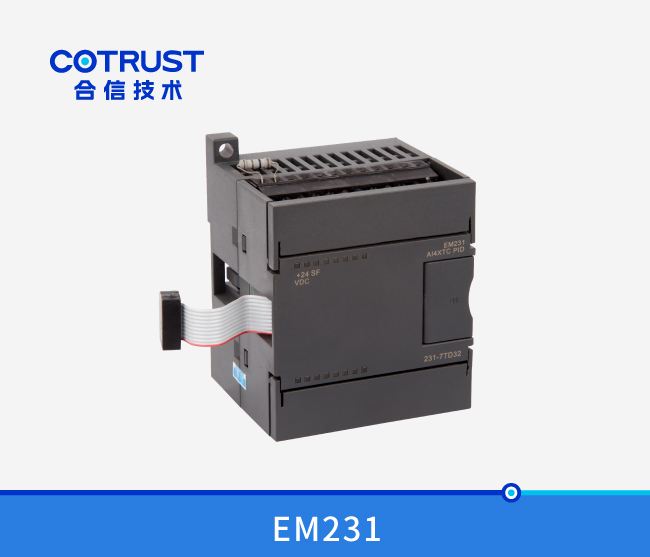

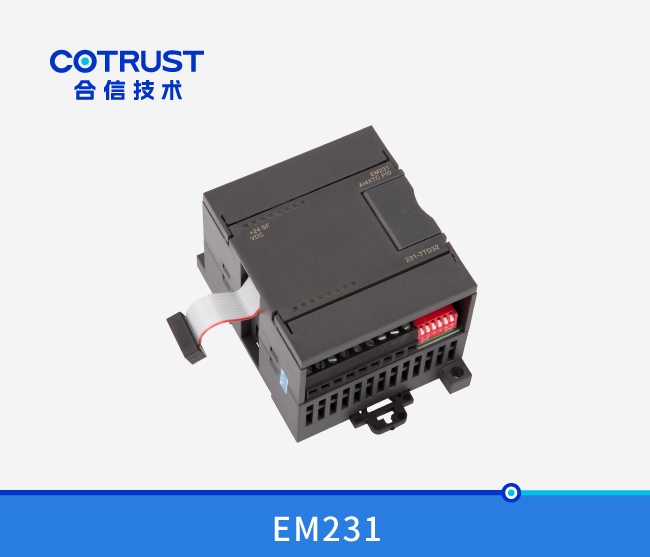

- 概览
-
订货数据：
规格参数 订货号 CTSC-200 EM231热电偶PID？？？？？？ ，，，，，4AI×TC PID CTS7 231-7TD32 CTSC-200 EM231热电偶PID？？？？？？ ，，，，，8AI×TC PID CTS7 231-7TF32 功效特征：
总线、电源、通道间全隔离 ，，，，，可靠性高 ，，，，，抗滋扰能力强
16位采样精度 ，，，，，接纳硬件滤波手艺 ，，，，，丈量值越发准确稳固
供电电源有反接保；；；；；ず屠擞课展π ，，，，，适用于卑劣的工业情形
集成先进的模糊逻辑控制算法 ，，，，，不占CPU资源 ，，，，，无需编程即可实现准确的温度控制 ，，，，，动态性能好
PID控制输出可以是PWM或模拟量 ，，，，，双极性输出 ，，，，，可以控制加热和冷却
使用规范
应接纳绝缘型热电偶以获得理想的抗滋扰能力 ，，，，，提高可靠性
信号线应接纳屏障线 ，，，，，屏障线需单端接地
在系统有优异接地的情形下？？？？？？榈慕拥囟擞拥降叵呱 ，，，，，不然不接地
未使用到的通道请短接以消除断线故障告警
- 手艺参数
-
规格参数
特征
EM231 4AI×TC PID
EM231 8AI×TC PID
物理特征
尺寸(宽×高×深)
71×80×62mm
71×80×62mm
功耗
1.8W
1.8W
电源消耗
+5V DC消耗电流
54 mA
54 mA
L+
34 mA
39 mA
L+线圈电压规模
20.4～28.8V DC
LED灯指示
24V DC电源供电优异ON=无错 ，，，，，OFF=无24V DC电源 ，，，，，SF：ON=？？？？？？楣收 ，，，，，闪灼=输入信号过失,OFF=无错
模拟量输入特征
输入类型 悬浮型热电偶 输入规模 J/K型 输入点数 4 8 隔离 现场至逻辑
现场至24V DC
24V到逻辑500V AC
500V AC
500V AC共模输入规模
(输入通道至输入通道)120V AC 共模抑制 >120dB@120V AC 输入区分率 温度 电压 0.1℃/0.1℉
15位加符号位丈量原理 Sigma-Delta ？？？？？？楦率奔(所有通道) 425ms 825ms 到传感器的导线长度 最大100米 导线回路电阻 最大100Ω 噪声抑制 85dB@ 50Hz/60Hz/400Hz 数据字名堂 电压：-27648至+27648 输入阻抗 >1MΩ 最大输入电压 30V DC 区分率 15位+符号位 输入滤波衰减 -3dB@ 21kHz 基本误差 0.1% FS(电压) 重复性 0.05% FS 冷接点误差 ±1.5℃ 诊断程序 LED：EXTF ，，，，，SF PID特征
PID算法 PID+FUZZY参数自调解 采样时间 1秒 输出最小脉宽 10ms PID类型 P、PI、PD、PID型 PID输出类型 模拟量或PWM脉宽控制 PID输出极性 双极或单极 PID地点与参数设置

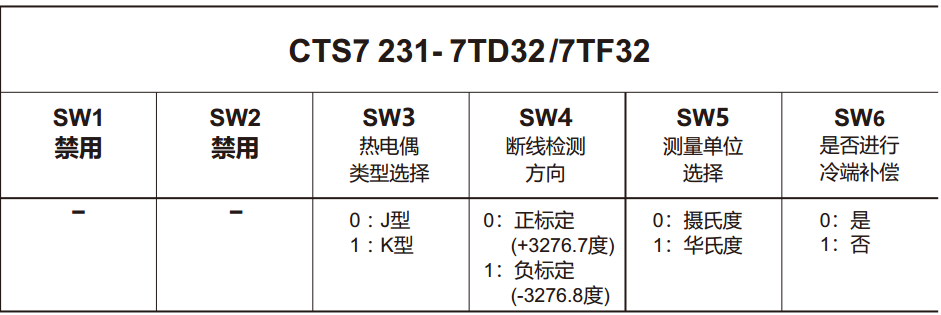

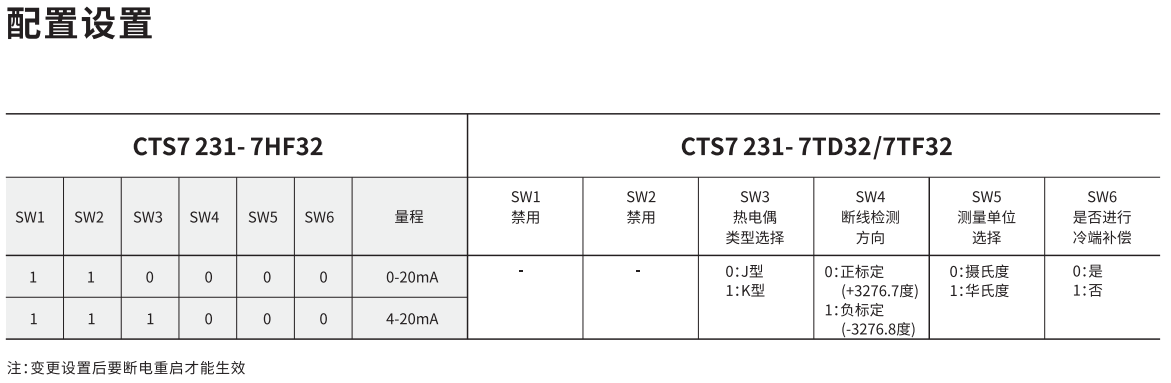

设置设置：

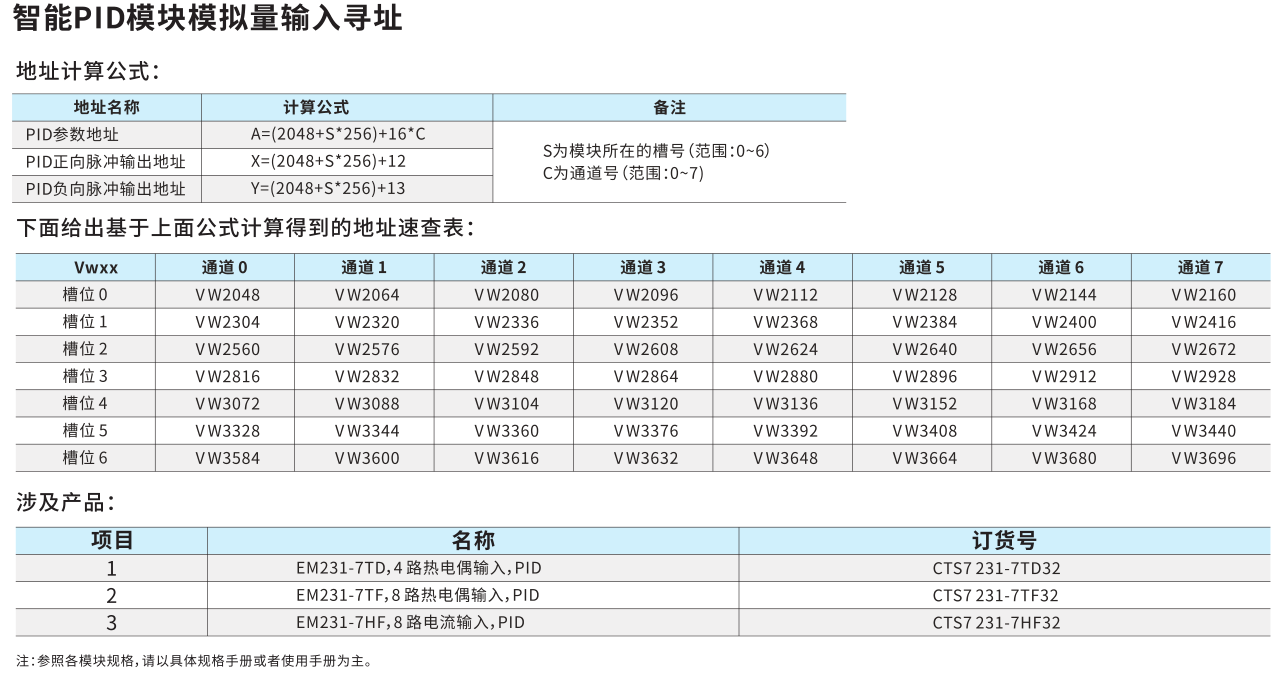

注：变换设置后要断电重启才华生效。 。。。。。PID地点盘算公式
地点名称
盘算公式
备注
PID参数地点
A=(2048+S*256)+16*C
S为？？？？？？樗诘牟酆牛ü婺＃0～6）
C为通道号 ，，，，， 231-7TF为0～7 ，，，，，231-7TD为0～3
PID正向脉冲输出地点
X=(2048+S*256)+12
PID负向脉冲输出地点
Y=(2048+S*256)+13
PID参数输出部分(？？？？？？榈紺PU)内容
地点
数值设置规模
现实对应数值
现实温度
VW A
-2000～13000
-200～1300度
状态字
VW A+2
PID模拟量输出
VW A+4
-32000～32000
PID参数输入部分(CPU到？？？？？？)内容
地点
数值设置规模
现实对应数值
设定温度
VW A+128
-2000～13000
-200～1300度
控制字节
VB A+130位即是0时
VB A+130位即是1时
V( A+130).0
PID不运行 ，，，，，没输出
PID运行
V( A+130).1
积分一直起作用 ，，，，，比例系数Kp不自动调解
积分疏散及比例系数自动调解
V( A+130).2
PID单极输出 ，，，，，0～32000
PID双极输出 ，，，，，-32000～32000 ，，，，，具有加热和冷却功效
V( A+130).3
未使用
V( A+130).4
积分起作用
积分不起作用
V( A+130).5
微分起作用
微分不起作用
V( A+130).6
现实温度值滤波 ，，，，，抗干抗更强
现实温度值不滤波
PID脉冲输出周期设定
VW A+132
1～255
1～255秒
Kp(比例系数)
VW A+134
0～9999
0～999.9
Ti(积分时间)
VW A+136
0～3600
0～3600秒
Td(微分时间)
VW A+138
0～3600
0～3600秒
正向脉冲输出地点
0通道脉冲输出
V X.0
1通道脉冲输出
V X.1
2通道脉冲输出
V X.2
3通道脉冲输出
V X.3
4通道脉冲输出
V X.4
5通道脉冲输出
V X.5
6通道脉冲输出
V X.6
7通道脉冲输出
V X.7
负向脉冲输出地点
0通道脉冲输出
V Y.0
1通道脉冲输出
V Y.1
2通道脉冲输出
V Y.2
3通道脉冲输出
V Y.3
4通道脉冲输出
V Y.4
5通道脉冲输出
V Y.5
6通道脉冲输出
V Y.6
7通道脉冲输出
V Y.7
应用举例
盘算第二个扩展？？？？？？樯系231-7TF的最后一个PID回路的地点。 。。。。。
首先盘算地点：
S=1,C=7
A ＝2048 + 1 * 256 + 16 * 7 = 2416
X = 2048 + 1 * 256 + 12 = 2316
Y = 2048 + 1 * 256 + 13 = 2317然后凭证以下参数地点说明设定或读出参数内容：
VW2544 //设定温度
VB2546 //控制字(参数自调解、双极输出)
VW2548 //脉冲输出周期
VW2550 //Kp比例系数
VW2552 //Ti积分时间（秒）
VW2554 //Td微分时间（秒）
VW2416 //现实温度
VW2418 //状态字
VW2420 //PID模拟量输出
V2316.7 //正向脉冲输出
V2317.7 //负向脉冲输出为了包管PID？？？？？？槟苷Ｊ褂 ，，，，，编写其他程序块时请一定不要使用您所用的PID？？？？？？檎加玫腣存储区。 。。。。。
？？？？？？樵诘0号插槽所占用的地点为：VW2048到 VW2298
？？？？？？樵诘1号插槽所占用的地点为：VW2304到 VW2554
？？？？？？樵诘2号插槽所占用的地点为：VW2560到 VW2810
？？？？？？樵诘3号插槽所占用的地点为：VW2816到 VW3066
？？？？？？樵诘4号插槽所占用的地点为：VW3072到 VW3322
？？？？？？樵诘5号插槽所占用的地点为：VW3328到 VW3578
？？？？？？樵诘6号插槽所占用的地点为：VW3584到 VW3834可挪用EM231 PID专用的参数设置程序库
参数设置LADDER图如下：
- 典范应用
-
- 装置规格
-
尺寸图：
接线图：
- 样本/手册/软件
-
类型 名称 下载 用户手册 CTSC-200系列用户手册 ↓ 相关软件 MagicWorks PLC软件 ↓ 编程驱动 PLC编程电缆驱动下载（191-USB30） ↓
