- 概览
-
订货数据 ：
规格参数 订货号

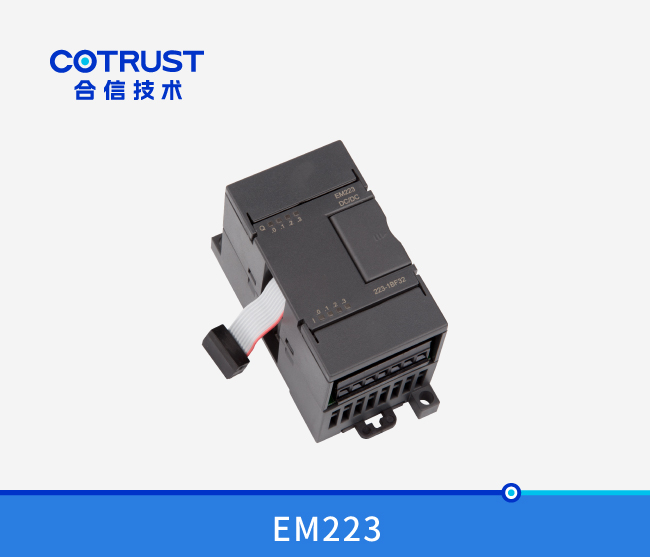

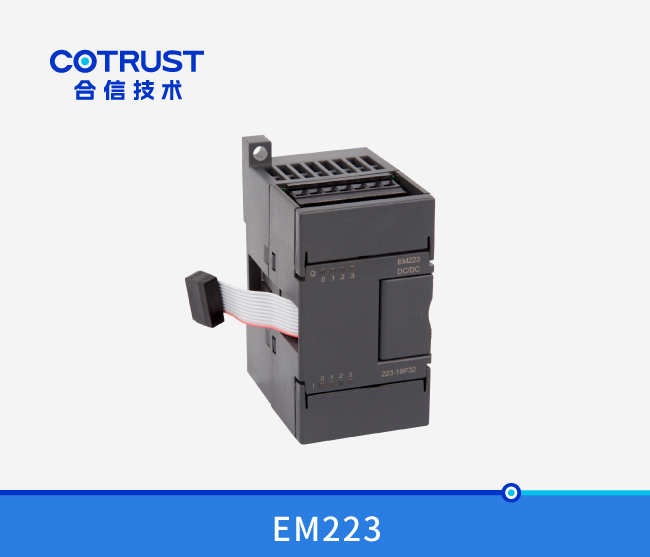

CTSC-200 EM223数字量I/O模？？？？？？，， ，，， ，4点输入/4点输出，， ，，， ，24V DC CTS7 223-1BF32 CTSC-200 EM223数字量I/O模？？？？？？，， ，，， ，8点输入/8点输出，， ，，， ，24V DC CTS7 223-1BH32 CTSC-200 EM223数字量I/O模？？？？？？，， ，，， ，16点输入/16点输出，， ，，， ，24V DC CTS7 223-1BL32
- 手艺参数
-
性能参数
特征 4点输入/4点输出
24V DC
8点输入/8点输出
24V DC
16点输入/16点输出
24V DC
订货号
CTS7 223-1BF32 CTS7 223-1BH32 CTS7 223-1BL32 物理特征
尺寸(宽×高×深)
46×80×62mm
71×80×62mm
138×80×62mm
功耗
2W
3W
3W
输入特征 输入点数 4 8 16 输入类型 漏型/源型 输入电压 额定值 24V DC 最大允许电压 30V DC 浪涌电压 35V DC，， ，，， ， 0.5秒 信号"1" 15～30V 信号"0" 0～5V 隔离 光电隔离 500V AC，， ，，， ，一连时间1分钟以内 每组隔离点数 4点
4点
8点
最长输入时延 4.5毫秒
泄电流 最大1mA AC
电缆长度 非屏障 300 米 屏障 500 米 可同时为 ON 的输入点数 40℃ 4 8 16 50℃ 4 8 16 输出特征
输出点数
4
8
16
输出类型
固态－MOSFET
输出电压
额定负载电压
允许电压规模
信号"1"
信号"0"
24V DC
20.4～28.8V DC
最小20V DC
最大0.1V DC（10K欧姆负载）
输出电流
信号"1"
输出组数
每组输出点数
同时为ON的输出点数
每组最大电流
灯载
接触电阻
每点峰值电流
浪涌电流（最大）
0.5A
1
4
4
2A
5W
0.3欧姆
10微安
8A，， ，，， ，100毫秒
0.5A
2
4
8
4A
5W
0.3欧姆
10微安
8A，， ，，， ，100毫秒
0.5A
3
4/4/8
16
2/2/4A
5W
0.3欧姆
10微安
8A，， ，，， ，100毫秒
隔离
光耦隔离，， ，，， ，500V AC，， ，，， ，一连时间1分钟以内
每组隔离点数
4点
4点
4/8点
输出延时
关－开
开－关
最大50玄妙
最大200玄妙
电缆长度
非屏障
150 米
屏障
500 米
+5V DC消耗电流
54 mA
63 mA 173 mA
- 典范应用
- 装置规格
-
- 样本/手册/软件
-
类型 名称 下载 用户手册 CTSC-200系列用户手册 ↓ 相关软件 MagicWorks PLC软件 ↓ 编程驱动 PLC编程电缆驱动下载（191-USB30） ↓
