- 概览
-
订货数据：
规格参数
订货号

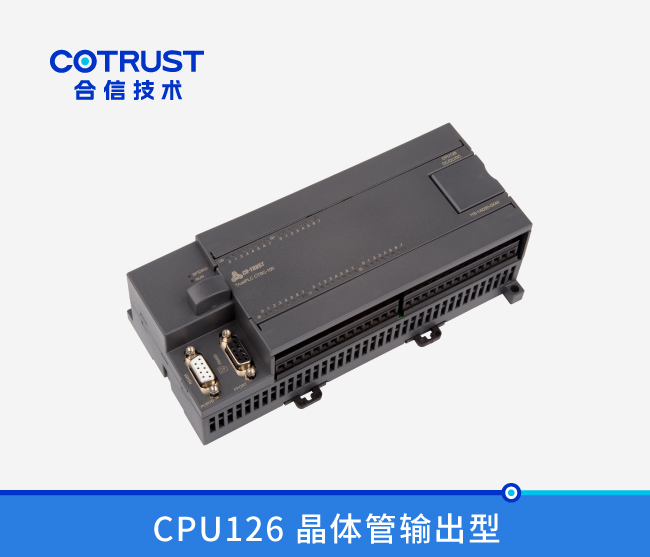

CTSC-100 CPU126，，，，24VDC电源，，，，24DI×24VDC，，，，16DO×24VDC，，，，双通讯口
CTS7 116-1AD20-0X40
- 手艺参数
-
性能参数 ：
物理特征
尺寸(宽×高×深)
196×80×62mm
功耗
11W
存储器特征
程序存储器
12KB,8KB为通俗用户程序空间，，，，4KB为加密用户程序空间
数据存储器
8KB
掉电坚持电源
接纳钮扣电池
通例特征
准时器总数
1ms
10ms
100ms
128（T0-T127）
4
16
108
计数器总数
128(接纳钮扣电池)
内存存贮器位
256(接纳钮扣电池)
时间中止
2×1ms区分率
边沿中止
4个上升沿和/或4个下降沿
布尔量运算执行时间
0.5?s
浮点运算执行时间
16?s
实时时钟
支持
集成的通讯功效
通讯接口
2个通讯口，，，，PORT0:PPI，，，， RS485电平，，，，
FPROT:自由通讯口，，，，RS485
PPI波特率
9.6, 19.2kbps
自由口波特率
1.2k至 115.2kbps
每段最大电缆长度
使用隔离中继器
未使用隔离中继器
115.2k时1000米
38.4k时1200米
50米
最大站点数
每段32个站，，，，每个网络126个站
最大主站数
32 点到点(PPI主站模式)
否
电源功效
输入电压规模
20.4到28.8 VDC ，，，，有防反接保唬 ；；；
为扩展总线提供+5V电源
提供，，，，500mA
24 VDC传感器电源
不提供
I/O特征
本机数字量输入点数
24
输入类型
漏型/源型
本机数字量输出点数
16
输出类型
固态-MOSFET(源型)
数字I/O映象区
128 (64输入/64输出)
模拟I/O映象区
32(16输入/16输出)
允许最大扩展I/O模浚？？？？槭
3
最大数字量I/O点数
128
最大模拟量I/O点数
12AI/6AO
脉冲捕获输入
24
高速计数器
单相计数器
AB相计数器
4×50KHz，，，，支持HSC0、HSC1、HSC2和HSC3，，，，不支持HSC4和HSC5
1×30KHZ，，，，支持模式9，，，，HC0
数字量输入特征
本机集成数字量输入点数
24
输入类型
漏型/源型
额定电压
24V DC
最大一连允许电压
30V DC
逻辑1信号 (最小)
逻辑0信号 (最大)
14 VDC，，，，2.5mA
5 VDC，，，，1mA
隔离(现场与逻辑)
光电隔离
隔离组
有
500V AC，，，，1分钟
见接线图
同时接通的输入
24
最大电缆长度
屏障
非屏障
500米(标准输入)、50米(高速计数器输入)
300米(标准输入)
数字量输出特征
本机集成数字量输出点数
16
输出类型
固态-MOSFET(源型)
每点额定电流(最大)
浪涌电流(最大)
0.75A
8A，，，，100毫秒
灯负载(最大)
5W
接通电阻(接点)
0.3欧姆，，，，最大0.6欧姆
高速脉冲输出
2×50KHz，，，，划分为Q0.0和Q0.1，，，，无偏向输出；； ；；；
支持运控CPU的MC_PTP_R/MC_SPEED_CTRL等指令，，，，不支持编程软件中的PTO/PWM指令
同时接通的输出
16
两个输出并联
是，，，，仅输出同组时
最大电缆长度
屏障
非屏障
500米(标准输出)
150米(标准输出)
- 典范应用
- 装置规格
-
通讯端口界说毗连器
插针号
FPORT（RS485)
PORT0(RS485)
1
机壳接地
机壳接地
2
逻辑地
逻辑地
3
RS-485信号B
RS-485信号B
4
RTS(TTL)
RTS(TTL)
5
逻辑地
逻辑地
6
+5V，，，，100Ω串联电阻器
+5V，，，，100Ω串联电阻器
7
+24V
+24V
8
RS-485信号A
RS-485信号A
9
/
/
毗连器外壳
机壳接地
机壳接地
