- 概览
-
订货数据：
名称
规格形貌
订货号

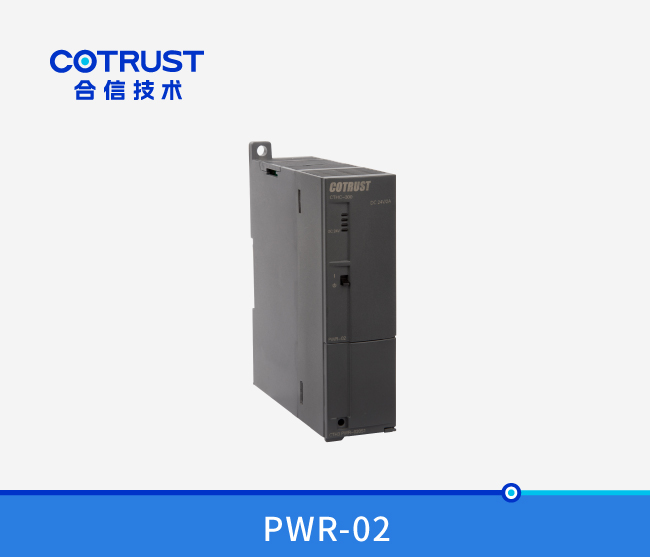

PWR-02电源？？？？？
输入：85～264V AC ，，，，
输出：24V DC/2A
CTH3 PWR-020S1
- 手艺参数
-
- 典范应用
- 装置规格
-
接线规格
（1）接口示意图
（2）接口界说
1、 PWR-02的220V AC输入电源接口界说
3位可拆卸端子
信号
信号界说
L
前方
N
零线
大地
2、 PWR-02的24V DC输出电源接口界说
4位可拆卸端子
信号
信号界说
L+
+24V电源
M
+24V电源地
L+
+24V电源
M
+24V电源地
3、 PWR-02的拨码开关界说
两态开关
位号
拨码偏向
信号界说
ON
向上
有24V DC输出
OFF
向下
无24V DC输出
- 样本/手册/软件
-
类型 名称 下载 选型手册 《CTH300系列中型可编程逻辑控制器选型手册》 ↓ 用户手册 CTH300系列逻辑控制器用户手册
↓
