- 概览
-
规格形貌
订货号
CPU
H35-01主控模浚？？？，，，192KB+2*64KB程序空间，，，512KB数据空间，，，16KB掉电坚持数据空间；；；双PPI/自由通讯口，，，1个以太网通讯口，，，1个USB接口，，，通讯协议：支持PPI/MPI，，，?由?协议（内置MODBUS-RTU协议）, UDP_PPI协议、Modbus_TCP/IP主从站协议，，，?持socket?由编程，，，?持??S7协议，，，?持以太?编程和CPU间以太?通讯,支持OPC UA协议，，，支持MQTT协议，，，支持CANopen通讯（需要扩展CAN-1M）；；；支持基本运动控制功效，，，最大机架数4个（含本机）。。。。
CTH3 H35-001S2
H31-01主控模块，，，192KB+2*64KB程序空间，，，512KB数据空间，，，16KB掉电坚持数据空间；；；双PPI/自由通讯口，，，1个以太网通讯口，，，1个USB接口，，，支持基本运动控制功效，，，通讯协议：支持PPI/MPI，，，?由?协议（内置MODBUS-RTU协议）, UDP_PPI协议、Modbus_TCP/IP主从站协议，，，?持socket?由编程，，，?持??S7协议，，，?持以太?编程和CPU间以太?通讯,支持OPC UA协议，，，支持MQTT协议，，，支持CANopen通讯（需要扩展CAN-1M）；；；本体机架一个，，，不支持扩展机架。。。。
CTH3 H31-001S2
- 手艺参数
-
产品型号 H31-01 H35-01 订货号 CTH3 H31-001S2 CTH3 H35-001S2 物理特征 尺寸（W×H×D） 34×115×101.6 mm 功耗 19.2W 电源特征 额定输入电压 24V DC 输入电压规模 20.4~28.8V DC 输入电流 0.8A 极性反接；；； 有 总线电源电压 +5V DC 总线电源电流 1.6A LED指示灯特征 24V电源指示灯（绿色） 亮：24VDC供电正常；；；灭：无24VDC供电 SF指示灯（红色） 亮：系统故障；；；灭：无错 BF指示灯（红色） 亮：总线故障；；；灭：无错 FRCE指示灯（黄色） 亮：有项目被强制；；；灭：无项目被强制（也可通过DLED指令控制） RMC指示灯（绿色） 亮：CPU与远程效劳器通讯乐成（拨码开关3拨为ON且EtherNET通讯口参数已准确设置） 灭：CPU与远程效劳器通讯失败或榨取与远程效劳器通讯（允许和榨取通过拨码开关控制与效劳器通讯） RUN指示灯（绿色） 亮：系统运行；；；灭：系统阻止 STOP指示灯（黄色） 亮：系统阻止；；；灭：系统运行 以太网指示灯 绿色 闪灼：毗连；；；灭：未毗连 黄色 亮：100Mbps；；；灭：10Mbps 运行开关RUN/STOP 在3秒内快速拨动开关8次即可复位IP设置（从RUN->STOP记为一次，，，从STOP->RUN也记为一次） 功效特征 总线接口 提供扩展模浚？？？榻涌 USB接口 提供USB主装备接口 标配以太网接口 提供1个以太网接口
支持以太网编程；；；
支持UDP_PPI协议：CPU之间的网络读写操作（指令方法UDPNETW/UDPNETR或指令向导方法）；；；
支持Modbus_TCP协议；；；
支持Socket通讯
支持S7主从站协议
支持OPC UA协议
支持MQTT协议；；；RS485接口 2个 存储功效 程序存储空间 192KB+2*64KB 数据存储空间 512KB 掉电坚持数据 16KB 扩展I/O功效 最多支持机架数 1 4 每机架支持最多模浚？？？槭 除了电源、CPU、中继模浚？？？橥庾疃嘀С8个模浚？？？ 通过 INT-00 扩展模浚？？？ H35-01最大允许扩展 32 个 I/O 模浚？？？椋4 机架，，，每机架 8 个
模浚？？？椋
H31-01只有 1 个机架，，，最大允许扩展 8 个 I/O 模浚？？？隔离和；；； 电源隔离 外部电源与系统电源之距离离 通讯隔离 以太网、RS485隔离 电源；；； 供电电源端提供反接；；；すπЪ袄擞课展π 接口；；； 通讯端口防雷；；； 编程功效 MagicWorks PLC提供梯形图LAD、指令列表STL、C语言三种编程语言，，，编程软件支持中文/英文。。。。 通讯口规范 RS485通讯口(没有指示灯) 通讯接口数及协议 RS485通讯口（可切换PPI与自由口协议） 通讯波特率 PPI/MPI：9.6Kbps、19.2Kbps、187.5Kbps 自由口：1.2Kbps~115.2Kbps，，，内置Modbus主站/从站功效 每段最大电缆长度 使用隔离中继器：1000m（187.5Kbps）/1200m（38.4Kbps） 未使用隔离中继器：50m 最大站点数 每段32个站，，，每个网络126个站 点到点（PPI主站模式） 是（NETR/NETW），，，每条指令最多读/写200字节，，，统一时刻允许有8条读写指令 MPI毗连 一个MPI从站最多可毗连8个MPI主站 隔离 通讯口隔离 以太网通讯口 通讯接口 1个标配以太网口 波特率 10/100Mbps自顺应 协议类型 UDP_PPI协议、Modbus_TCP/IP主从站协议, S7主从站协议，，，Socket通讯、OPC UA通讯、MQTT通讯 每段最大电缆长度 100m 一个站点最大毗连数 UDP_PPI最多支持8个毗连，，，Modbus_TCP最多支持32个毗连，，， Socket支持最大64个毗连，，，32个UDP、32个TCP，，，S7协议支持最大8个毗连，，，不分主从站，，，OPC UA效劳器最多支持5个客户端毗连，，，MQTT客户端最多可以订阅8个主题 用户数据数目 最多支持200个字节用于UDP_PPI传输 最多240个字节用于ModBus_TCP传输 最多512个字节用于Socket传输 最多200个字节用于S7传输 DHCP功效 支持 远程监控/编程功效 支持 隔离 通讯口隔离 数字量输入/输出映象区（I/Q） 数字输入映象区（I） 数字输出映象区（Q） 位地点规模 I0.0~I8191.7 Q0.0~Q8191.7 字节地点规模 IB0~IB8191 QB0~QB8191 字地点规模 IW0~IW8190 QW0~QW8190 双字地点规模 ID0~ID8188 QD0~QD8188 会见属性 支持连忙会见/直接会见/间接会见 坚持属性 不支持掉电坚持 模拟输入/输出映象区（AI/AQ） 每通道字长 16 bits 参数地点规模 模拟输入映象区（AI）： 模拟输出映象区（AQ）： AIW0~AIW1022（只读） AQW0~AQW1022（只写） 会见属性 支持连忙会见/直接会见/间接会见 坚持属性 不支持掉电坚持 变量内存区（V） 容量（字节） 65536 bytes 位地点规模 V0.0~V65535.7 读/写 字节地点规模 VB0~VB65535 读/写 字地点规模 VW0~VW65534 读/写 双字地点规模 VD0~VD65532 读/写 会见属性 支持直接会见/间接会见 坚持属性 V0.0~V10239.7支持掉电坚持，，，其他内存区不支持掉电坚持 特殊内存区（SM） 容量 2048 bytes 位地点规模 SM0.0~SM2047.7 SMB0-29只读、之后读/写 字节地点规模 SMB0~SMB2047 SMB0-29只读、之后读/写 字地点规模 SMW0~SMW2046 SMB0-29只读、之后读/写 双字地点规模 SMD0~SMD2044 SMB0-29只读、之后读/写 会见属性 支持直接会见/间接会见 内部内存区（M） 容量（字节） 16k bytes 位地点规模 M0.0~M16383.7 字节地点规模 MB0~MB16383 字地点规模 MW0~MW16382 双字地点规模 MD0~MD16380 会见属性 支持直接会见/间接会见 坚持属性 可设置为所有或部分掉电坚持 局部变量区（L） 容量（字节） 128 bytes 位地点规模 L0.0~L127.7 字节地点规模 LB0~LB127 字地点规模 LW0~LW126 双字地点规模 LD0~LD124 会见属性 支持直接会见 坚持属性 开机到；；；酝骋慌灿梦恢米映绦蚣岢，，，不可掉电坚持 累加器寄存器（AC） 容量 4个 位地点规模 不支持 字节地点规模 AC0~AC3 字地点规模 AC0~AC3 双字地点规模 AC0~AC3 会见属性 支持直接会见 坚持属性 不支持掉电坚持 状态继电器（S） 容量（字节） 32 位地点规模 S0.0~S31.7 字节地点规模 SB0~S31 字地点规模 SW0~SW30 双字地点规模 SD0~SD28 会见属性 支持直接/间接会见 坚持属性 不支持掉电坚持 准时器（T） 类型 辩白率 数目 编号 最大准时值 有影象接通延时准时器TONR 1ms 2 T0，，，T64 32.767s 10ms 8 T1~T4，，，T65~T68 327.67s 100ms 54 T5~T31，，，T69~T95 3276.7s 接通延时准时器TON/关断延时准时器TOF 1ms 34 T32，，，T96，，，T256~T287 32.767s 10ms 744 T33~T36，，，T97~T100，，，
T288~T1023327.67s 100ms 1206 T37~T63，，，T101~T255，，，T1024~T2047 3276.7s 会见属性 计时寄存器可直接/间接会见，，，状态位仅可直接会见 坚持属性 可设置目今计时值的掉电坚持属性，，，状态位不可坚持 计数器（C） 数目 2048 计数方法 向上计数/向下计数/向上向下计数 最大计数值 32767 会见属性 计数寄存器可直接/间接会见，，，状态位仅可直接会见 坚持属性 可设置目今计数值的掉电坚持属性，，，状态位不可坚持 上升沿和下降沿 最大可用数目总和 4096个
- 典范应用
- 装置规格
-

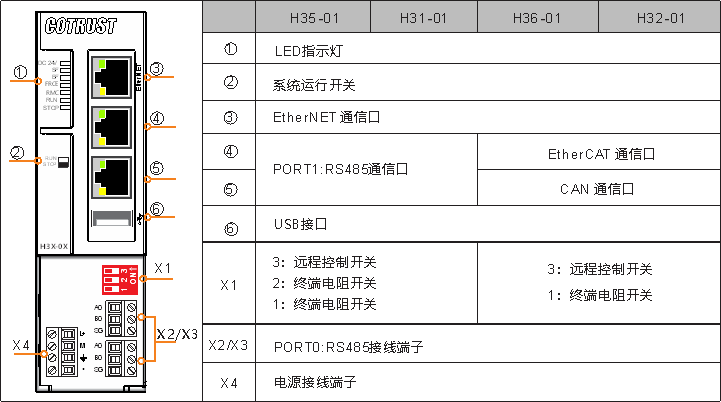

外观接口图：
RS485信口没有指示灯
接口界说
表5-10 电源接口界说
4位可拆卸端子（X4）
符号
信号界说
L+
24V电源正
M
24V电源负
24V电源地
--
--
表5-11 USB接口界说
USB接口
位号
信号
信号界说
1
V_BUS
+5V电源
2
Data-
数据负
3
Data+
数据正
4
GND
地
表5-12 标配以太网接口/EtherCAT接口界说
单网口接口（EtherNET）
位号
信号
信号界说
1
TX+
数据发送正端
2
TX-
数据发送负端
3
RX+
数据吸收正端
4
TERM
--
5
TERM
--
6
RX-
数据吸收负端
7
TERM
--
8
TERM
--
毗连器外壳
PE
机壳接地
表5-13 H35-01/H31-01的RS485通讯接口界说
双网口接口（PORT1）
位号
信号
信号界说
1
--
--
2
--
--
3
--
--
4
A0
RS485信号 A/-
5
B0
RS485信号 B/+
6
--
--
7
SG
RS485信号地
8
--
--
表5-14 CAN通讯接口界说
RJ45网口
位号
信号
信号界说
1
CAN_H
数据发送正端
2
CAN_L
数据发送负端
3
--
--
4
--
--
5
--
--
6
--
--
7
CAN_GND
CAN的地
8
--
--
毗连器外壳
PE
机壳接地
绿色指示灯
作为CAN数据吸收状态指示
黄色指示灯
作为CAN数据发送状态指示
表5-15 RS485接线端子界说
6位可拆卸端子（PORT0）
信号
信号界说
X2
A0
RS485- 信号A/-
B0
RS485+ 信号B/+
SG
RS485信号地
X3
A0
RS485- 信号A/-
B0
RS485+ 信号B/+
SG
RS485信号地
提醒
一些仪表的RS485信号界说为A正，，，B负，，，接线的时间需要注重对应正负，，，正对正，，，负对负（全局通用）。。。。
表5-16 系统运行开关拨码界说
系统运行开关
符号
拨码偏向
信号界说
RUN
向上
系统运行
STOP
向下
系统阻止
在3秒内快速拨动8次
复位IP设置（从RUN->STOP记为一次，，，从STOP->RUN也记为一次）
表5-17 DIP开关拨码界说
DIP开关
位号
符号
信号界说
备注
1
Term-PORT0
终端电阻开关1（PORT0）
ON：有终端电阻
OFF：无终端电阻
2
Term-PORT1 (H35-01)
终端电阻开关2（PORT1）
ON：有终端电阻
OFF：无终端电阻
NC (H36-0X)
--
--
3
RMC-SW
远程控制开关
ON：远程控制允许OFF：远程控制榨取
制作标准网
线CTH300-H系列可编程控制器举行以下通讯时，，，推荐使用标准网线：
w 主控模浚？？？橛肷衔换傩EtherNET通讯
w H36-01、H32-01主控模浚？？？榫傩EtherCAT通讯
w H36-01、H32-01主控模浚？？？举行CANopen通讯
w CAN-1M主站模浚？？？橛E10/H1A/H2A/EM277C等CAN从站举行CANopen通讯
w H35-01、H31-01主控模浚？？？榈PORT1举行RS485通讯

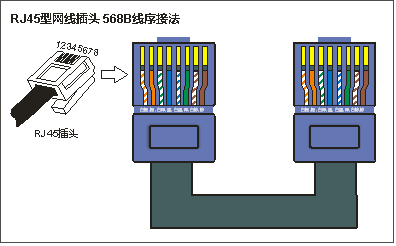

参考如下示意图制作标准网线：
