- 概览
-
功效特点
1、Profinet总线以1 0 0 M b p s 速率通讯，，， 从站间的通讯距离最长可达100米（100BASE-TX） ；；；
2、拓扑结构支持星形、树形、线型、环形结构 ；；；
3、每个从站允许扩展8个I/O？？？？？？椋ㄊ至磕？？？？？？椤⒛Ｄ饬磕？？？？？？椤⑽露饶？？？？？？椤ID智能？？？？？？椋，不包括CAN？？？？？？椤⒃丝啬？？？？？？椤⒊浦氐忍厥饽？？？？？？椋。。。。。
4、支持西门子Profinet主站，，，包括Siemens S7-300，，，Siemens S7-1200 ，，，Siemens S7-1500 ；；；
5、组态软件TIA Portal V13 及更高版本。。。。。
订货号：CTH2 277-0PN32
规 格：CTH200系列Profinet从站？？？？？？,最多可扩展8个CTH200系列IO？？？？？？

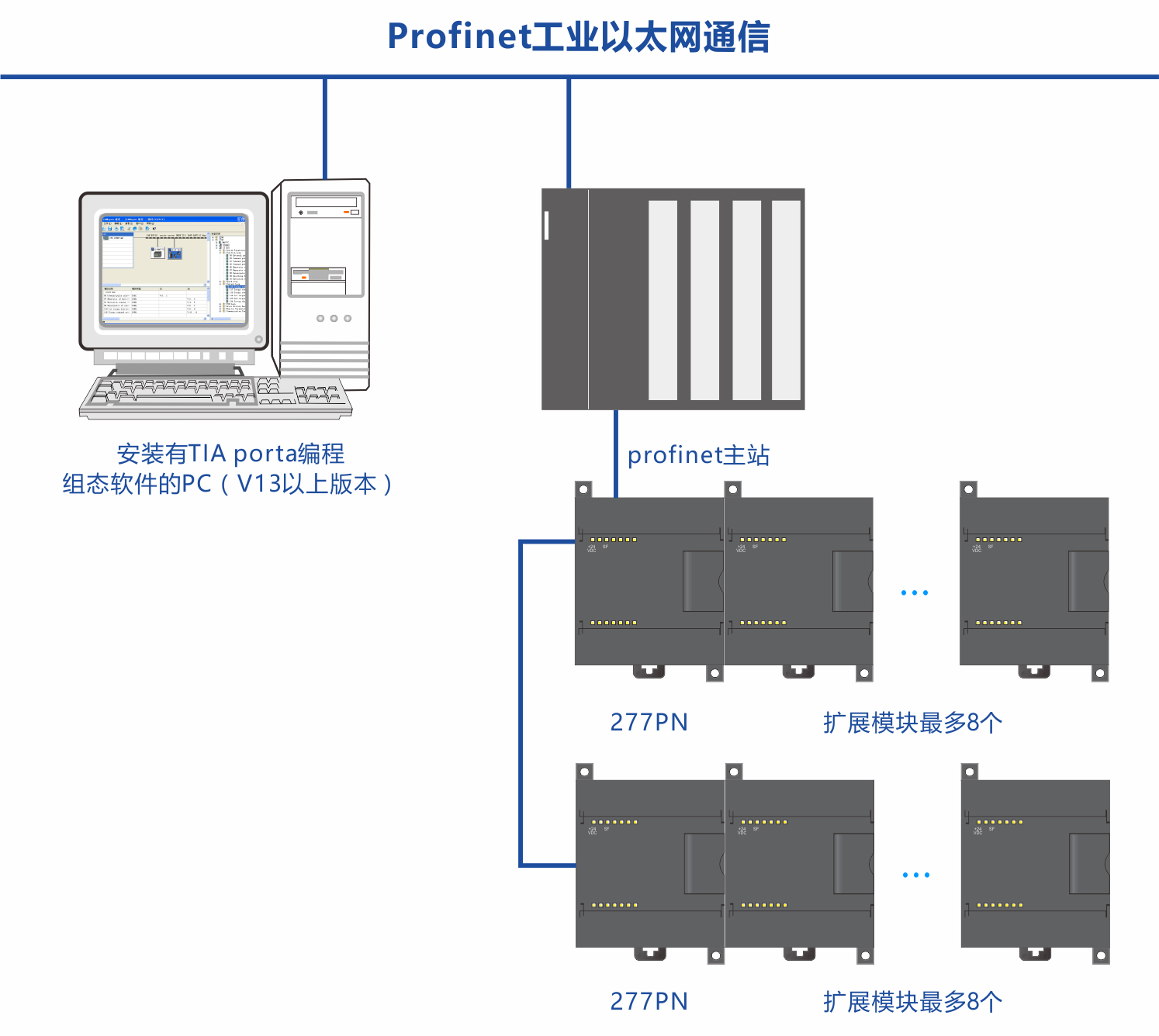

框架图
- 手艺参数
-
物理特征
尺寸（W×H×D）
71×80×62 mm
电源消耗
额定输入电压
24V DC
输入电压规模
20.4V~28.8V DC
输入电流
0.8A
总线电源电压
+5V DC
总线电源电流
1.1A
隔离
外部电源与系统电源隔离
电源 ；；；
供电电源端提供反接 ；；；すπЪ袄擞课展π
LED指示灯特征
24V电源指示灯（绿色）
ON = 24VDC供电正常
OFF = 无24VDC供电
SF指示灯（红色）
ON = 扩展I/O总线故障或者PROFINET？？？？？？楣收
OFF = 无错
BF指示灯（红色）
ON = PROFINET总线通讯故障（未毗连交流机，，，未检测到网络）
Blinking=硬件组态纷歧致
OFF = 无错
MT指示灯（黄色）
（维护指示灯）
ON = 丧失同步
OFF = 无错
P1R/P2R口指示灯（绿色）
ON = 有到交流机/PN主站的毗连
OFF = 没有到交流机/PN主站的毗连
P1R/P2R口指示灯（黄色）
ON = 有到交流机/PN主站的数据收发
OFF = 没有到交流机/PN主站的数据收发
扩展I/O能力
每从站支持最多？？？？？？槭
8（数字量？？？？？？椤⒛Ｄ饬磕？？？？？？椤⑽露饶？？？？？？楹蚉ID控制？？？？？？椋，不包括其他类型的？？？？？？椋
协议类型
CTH200 PLC自界说4MHZ总线协议
每从站IO最大设置
模拟量IO最大设置可达64AI/32AQ
数字量IO最大设置可达256DI/256DQ
拓扑结构
支持星形、树形、线型、环形
PROFINET通讯口
通讯接口
1个双RJ45口
数据传输速率
以太网传输率为10Mbps
PROFINET传输率为100Mbps，，，全双工
支持的以太网效劳
ping、arp、网络诊断(SNMP)/MIB-2、LLDP
发送周期
250us~4ms
第三方PROFINET主站
支持
从站间通讯距离最长
100m（100BASE-TX）
拓扑结构
支持星形、树形、线型、环形拓扑结构
隔离
通讯口隔离
硬件组态功效
导入文件类型
PROFINET GDS文件XML名堂
第三方PN主站
添加CTH2 277-0PN32？？？？？？楹笾С8个槽位的扩展
扩展？？？？？？榭商砑邮至俊⒛Ｄ饬俊⑽露饶？？？？？？楹蚉ID控制？？？？？？椋，其他的？？？？？？椴豢商砑
- 典范应用

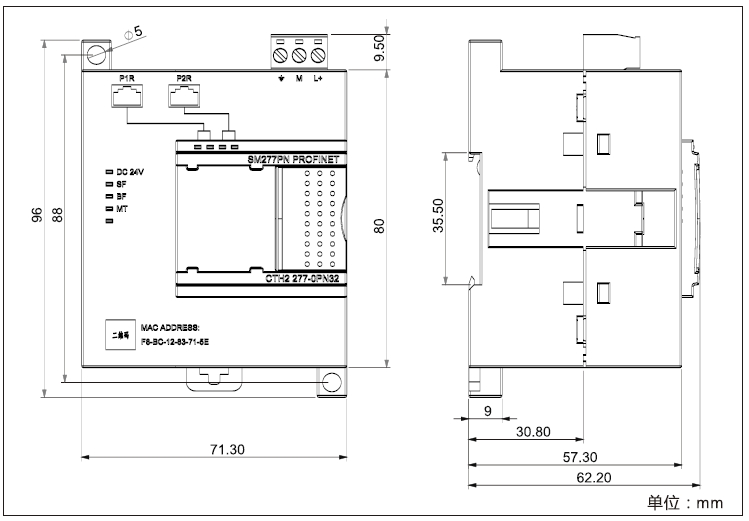

- 装置规格
-
- 样本/手册/软件
-
类型 名称 下载 选型手册 《CTH200系列Profinet从站？？？？？？槭褂檬植帷 ↓
