- 概览
-
规格参数
订货号

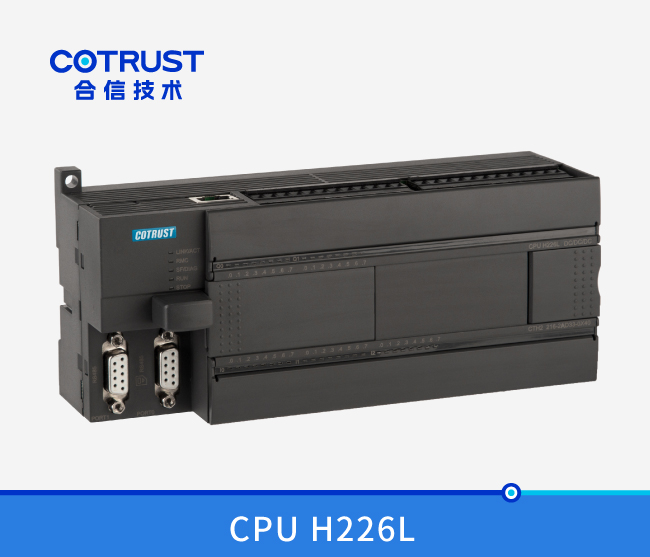

基本型CPU H226L：12KB程序空间/8KB数据空间，，，，220VAC电源，，，，24DI/16DO继电器输出，，，，2A,2个PPI/自由通讯口,1个以太网通讯口，，，，
支持模拟量扩展板,不支持扩展？？？。。。。。。。
CTH2 216-2BA33-0X40
- 手艺参数
-
物理特征
尺寸（宽×高×深）
196.5×80×62mm
功耗
11W
存储器特征
程序存储器
8KB+4KB
数据存储器
8KB
通例特征
准时器总数
1ms
10ms
100ms
256
4
16
236
计数器总数
256
内存存贮器位
256
内存存储位掉电坚持时间
永世坚持
顺序控制继电器（S)
256位
时间中止
2个1ms区分率
边沿中止
4个上升沿和/或4个下降沿
模拟电位器
无
布尔量运算执行时间
0.22?s
浮点运算执行时间
12?s
时钟
内置，，，，精度±120s/m
BD扩展板接口数
有
系统指示灯
3个，，，，STOP、RUN、SF
RUN/STOP拨码
有，，，，2态
编程卡
支持
存储卡
不支持
额定输入电压
DC24V
电源供应
本机+5V
+24V
660mA
200mA
集成的通讯功效
通讯接口
2个通讯口：
PORT0:PPI通讯口/自由通讯口，，，，RS485
FPORT0:PPI通讯口/自由通讯口，，，，RS485
PPI波特率(baud)
9.6kbps、19.2kbps和187.5kbps
自由口波特率(baud)
1.2kbps ~ 115.2kbps
每段最大电缆长度
使用隔离中继器
未使用隔离中继器
波特率为187.5kbps时1000米，，，，38.4kbps时1200米
50米
最大站点数
每段32个站，，，，每个网络126个站
最大主站数
32
物理接口
2个RS485接口
隔离
不隔离
以太网通讯功效
通讯接口
1个标配以太网口
通讯标准
切合IEEE802.3标准
传输速率
10Mbps 和100Mbps自顺应
自顺应交织毗连
不支持
毗连到工业以太网的接口(10/100Mbps)
RJ45插座
协议类型
UDP/TCP协议
支持MICO以太网编程，，，，支持PLC间以太网通讯。。。。。。。
设置方法
支持上位机通过网口搜索PLC，，，，支持网口下载系统设置。。。。。。。
最大毗连数
每个PLC支持最多8个UDP毗连，，，，支持最多4个TCP毗连。。。。。。。
IT毗连的最大数目
8个UDP_PPI毗连，，，，其中4个主站和4个从站。。。。。。。
4个ModBus_TCP毗连，，，，2个主站和2个从站。。。。。。。
用户数据数目
最多200个字节用于TCP/IP传输。。。。。。。
最多240个字节用于ModBus_TCP传输。。。。。。。
端口
外地：1~65535
远程效劳器：8888
启动时间或复位后重新启动时间
约莫3秒。。。。。。。
指示灯
绿色RMC指示灯:亮：远程控制生效，，，，灭：远程控制失效
绿色以太网指示灯：亮：毗连，，，，闪灼：传输； ；；；灭：未毗连
每段最大电缆长度
100m
隔离
通讯口隔离
I/O特征
本机数字量输入点数
24
输入类型
漏型/源型
本机数字量输出点数
16
输出类型
继电器 干触点
数字I/O映象区
128DI/1280DQ（不含CAN通讯专用映像区）
模拟I/O映象区
32AI/32AQ（不含CAN通讯专用映像区）
允许最大扩展I/O？？？槭
无
最大数字量I/O设置
IO：256(128输入/128输出)
最大模拟量I/O设置
64（32输入/32输出）
脉冲捕获输入
14
高速计数器
总数
单相计数器
两相计数器
4
4×50KHz
1×30KHz
数字量输入特征
本机集成数字量输入点数
24
输入类型
漏型/源型
额定电压
24V DC
最大一连允许电压
20.4-28.8V DC
浪涌电压
35V DC，，，，一连0.5s
逻辑1信号 ( 最小)
逻辑0信号 ( 最大)
15 VDC，，，，2.5mA
5 VDC，，，，1mA
允许的最大泄电流
1mA
输入滤波
支持3.4ms和6.4ms
隔离(现场与逻辑)
500V AC，，，，1分钟
同时接通的输入
24
最大电缆长度
屏障
非屏障
500米(标准输入)
50米(高速计数器输入)
300米(标准输入)
数字量输出特征
本机集成数字量输出点数
16
输出类型
继电器，，，，干触点
额定电压
24V DC或110V/220VAC
输出电压规模
5～30VDC：5～250VAC
逻辑1信号（最。。。。。。。
-
逻辑0信号（最大）
-
每点额定电流
2A
每个公共端额定电流
8A
泄电流（最大）
-
浪涌电流（最大）
7A，，，，触点关闭
灯负载（最大）
30W DC/200W AC
接通电阻（接点）
0.2Ω
隔离（现场与逻辑）
-
延时
断开到接通：-
接通到断开：-
额定负载下的触点寿命
100,000次通断
同时接通的输出
所有输出点
两个输出并联
否
最大电缆长度
屏障
非屏障
500米
150米
控制端子及通讯端口
端子接线
216-2BA33-0X40接线端子
CTH200系列CPU的端子接线图如下所示：
图4-6 CTH2 216-2BA33-0X40继电器输出型接线图
RS485通讯接口
毗连器
插针号
PORT0（RS485）
FPORT0（RS485）
1
机壳接地
机壳接地
2
逻辑地
逻辑地
3
RS485+信号B
RS485+信号B
4
发送请求RTS
发送请求RTS
5
逻辑地
逻辑地
6
+5V，，，，串联100Ω电阻
+5V，，，，串联100Ω电阻
7
+24V
+24V
8
RS485-信号A
RS485-信号A
9
NC
NC
毗连器外壳
机壳接地
机壳接地
- 典范应用
-
系统设置计划
系统可以由一个单独的CPU主控？？？樽槌，，，，支持模拟量扩展板，，，，不支持扩展？？？。。。。。。。
- 装置规格
-
产品的装置和运行要求

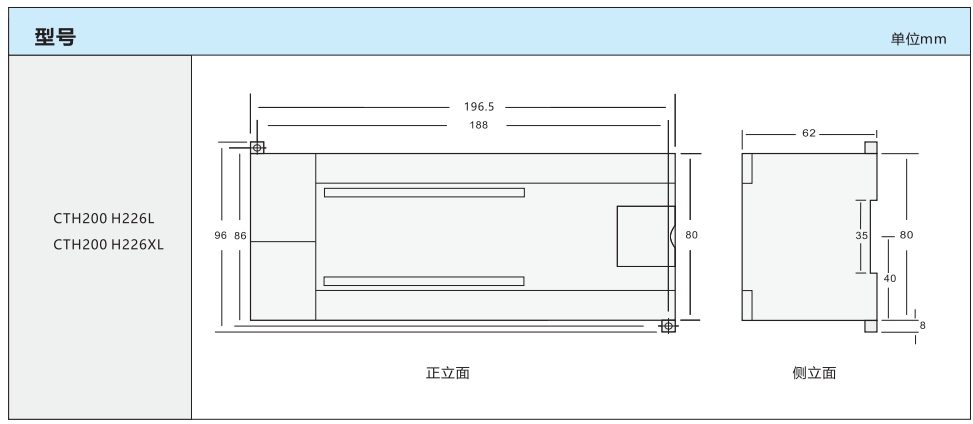

装置尺寸

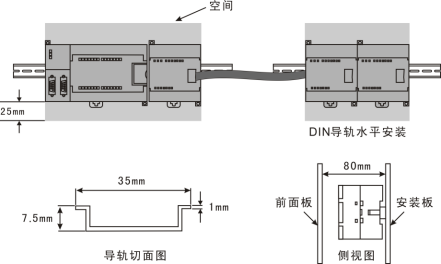

装置和牢靠方法
使用DIN35标准导轨。。。。。。。
- 样本/手册/软件
