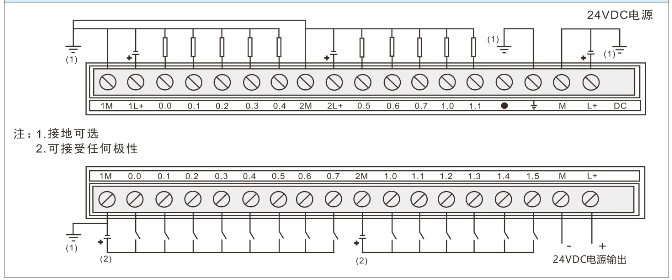

CPU H226M：12KB程序空间/8KB数据空间，，，，，，，24VDC电源，，，，，，，14DI/10DO晶体管源型输出，，，，，，，0.5A,2个PPI/自由通讯口,1个以太网通讯口，，，，，，，3路50KHz运控输出；
；；；；；；支持模拟量扩展板与扩展
？
？？？
？？
？

CTH2

216-1AD33-0X24

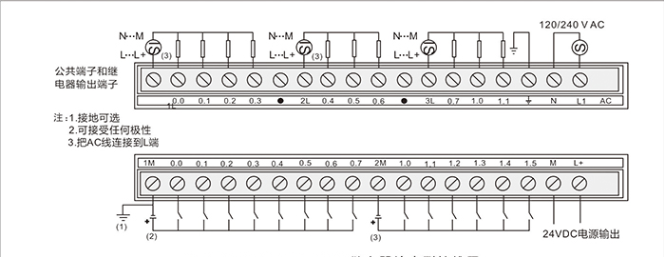

CPU H226M：12KB程序空间/8KB数据空间，，，，，，，220VAC电源，，，，，，，14DI/10DO继电器输出，，，，，，，2A,2个PPI/自由通讯口,1个以太网通讯口；
；；；；；；支持模拟量扩展板与扩展
？
？？？
？？
？

CTH2

216-1BD33-0X24

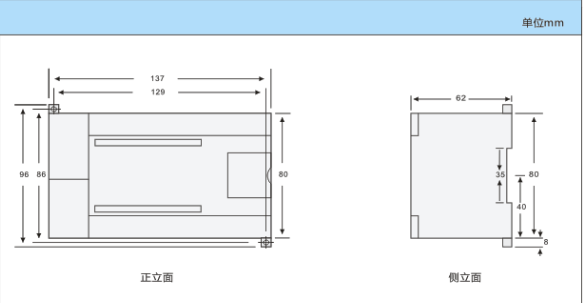

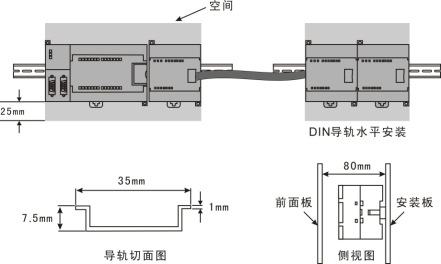

尺寸（宽×高×深）

137×80×62mm

功耗

7W

存储器特征

程序存储器

8KB+4KB

数据存储器

8KB

通例特征

准时器总数

      1ms

      10ms

      100ms

256

4

16

236

计数器总数

256

内存存贮器位

256

内存存储位掉电坚持时间

永世坚持

顺序控制继电器（S)

256位

时间中止

2个1ms区分率

边沿中止

4个上升沿和/或4个下降沿

模拟电位器

无

布尔量运算执行时间

0.22?s

浮点运算执行时间

12?s

时钟

内置，，，，，，，精度±120s/m

BD扩展板接口数

1个

系统指示灯

3个，，，，，，，STOP、RUN、SF

RUN/STOP拨码

有，，，，，，，2态

编程卡

支持

存储卡

不支持

额定输入电压

DC24V

电源供应

本机及扩展总线+5V

+24V

660mA

200mA

集成的通讯功效

通讯接口

2个通讯口：

PORT0:PPI通讯口/自由通讯口，，，，，，，RS485

FPORT0:PPI通讯口/自由通讯口，，，，，，，RS485

PPI波特率(baud)

9.6kbps、19.2kbps和187.5kbps

自由口波特率(baud)

1.2kbps~ 115.2kbps

每段最大电缆长度

      使用隔离中继器

      未使用隔离中继器

波特率为187.5kbps时1000米，，，，，，，38.4kbps时1200米

50米

最大站点数

每段32个站，，，，，，，每个网络126个站

最大主站数

32

物理接口

2个RS485接口

隔离

不隔离

以太网通讯功效

通讯接口

1个标配以太网口

通讯标准

切合IEEE802.3标准

传输速率

10Mbps 和100Mbps自顺应

自顺应交织毗连

不支持

毗连到工业以太网的接口(10/100Mbps)

RJ45插座

协议类型

UDP/TCP协议

支持MICO以太网编程，，，，，，，支持PLC间以太网通讯。。。

设置方法

支持上位机通过网口搜索PLC，，，，，，，支持网口下载系统设置。。。

最大毗连数

每个PLC支持最多8个UDP毗连，，，，，，，支持最多4个TCP毗连，，，，，，，支持最多4个Socket毗连，，，，，，，2个UDP,2个TCP。。。

IT毗连的最大数目

8个UDP_PPI毗连，，，，，，，其中4个主站和4个从站。。。

4个ModBus_TCP毗连，，，，，，，2个主站和2个从站。。。

4个Socket毗连，，，，，，，2个UDP,2个TCP。。。

用户数据数目

最多200个字节用于TCP/IP传输。。。

最多240个字节用于ModBus_TCP传输。。。

最多512个字节用于Socket传输。。。

端口

外地：1~65535

远程效劳器：8888

启动时间或复位后重新启动时间

约莫3秒。。。

指示灯

绿色RMC指示灯:亮：远程控制生效，，，，，，，灭：远程控制失效

绿色以太网指示灯：亮：毗连，，，，，，，闪灼：传输；
；；；；；；灭：未毗连

每段最大电缆长度

100m

隔离

通讯口隔离

I/O特征

本机数字量输入点数

14

输入类型

漏型/源型

本机数字量输出点数

10

输出类型

固态-MOSFET

数字I/O映象区

128DI/1280DQ（不含CAN通讯专用映像区）

模拟I/O映象区

32AI/32AQ（不含CAN通讯专用映像区）

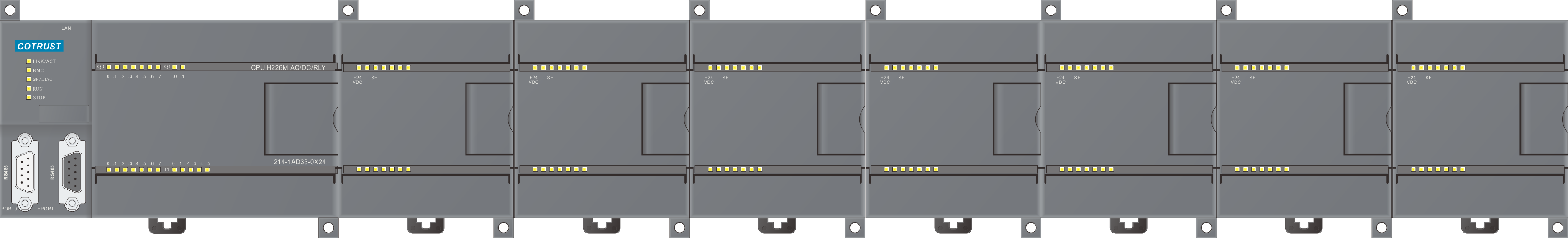

允许最大扩展I/O
？
？？？
？？
？槭

7

最大数字量I/O设置

IO：256(128输入/128输出)

最大模拟量I/O设置

64（32输入/32输出）

脉冲捕获输入

14

高速计数器

    总数

    单相计数器

    两相计数器

4

4×50KHz

1×30KHz

数字量输入特征

本机集成数字量输入点数

14

输入类型

漏型/源型

额定电压

24V DC

最大一连允许电压

20.4-28.8V DC

浪涌电压

35V DC，，，，，，，一连0.5s

逻辑1信号 ( 最小)

逻辑0信号 ( 最大)

15 VDC，，，，，，，2.5mA

5 VDC，，，，，，，1mA

允许的最大泄电流

1mA

输入滤波

支持3.4ms和6.4ms

隔离(现场与逻辑)

500V AC，，，，，，，1分钟

同时接通的输入

14

最大电缆长度

屏障

非屏障

500米(标准输入)

50米(高速计数器输入)

300米(标准输入)

数字量输出特征

本机集成数字量输出点数

10

输出类型

固态-MOSFET，，，，，，，源型

额定电压

DC：24V

输出电压规模

DC：20.4～28.8V

逻辑1信号（最。。。

20V DC最大电流

逻辑0信号（最大）

0.1V DC，，，，，，，10KΩ负载

每点额定电流

0.5A

每个公共端额定电流

4A

泄电流（最大）

10uA

浪涌电流（最大）

8A，，，，，，，100ms

灯负载（最大）

5W

高速脉冲输出

最大频率

运控库指令：3路50KHz

输出Q点：（Q0.0-Q0.2）

接通电阻（接点）

典范值0.15Ω，，，，，，，最大0.32Ω

隔离（现场与逻辑）

500VAC 1分钟

延时

断开到接通：2us（Q0.0, Q0.1），，，，，，，---15us（其它）

接通到断开：10us（Q0.0, Q0.1），，，，，，，---130us（其它）

额定负载下的触点寿命

不适用

同时接通的输出

所有输出点

两个输出并联

是，，，，，，，仅在输出同组时

最大电缆长度

屏障

非屏障

500米

150米

尺寸（宽×高×深）

137×80×62mm

功耗

7W

存储器特征

程序存储器

8KB+4KB

数据存储器

8KB

通例特征

准时器总数

      1ms

      10ms

      100ms

256

4

16

236

计数器总数

256

内存存贮器位

256

内存存储位掉电坚持时间

永世坚持

顺序控制继电器（S)

256位

时间中止

2个1ms区分率

边沿中止

4个上升沿和/或4个下降沿

模拟电位器

无

布尔量运算执行时间

0.22?s

浮点运算执行时间

12?s

时钟

内置，，，，，，，精度±120s/m

BD扩展板接口数

1个

系统指示灯

3个，，，，，，，STOP、RUN、SF

RUN/STOP拨码

有，，，，，，，2态

编程卡

支持

存储卡

不支持

额定输入电压

DC24V

电源供应

本机及扩展总线+5V

+24V

660mA

200mA

集成的通讯功效

通讯接口

2个通讯口：

PORT0:PPI通讯口/自由通讯口，，，，，，，RS485

FPORT0:PPI通讯口/自由通讯口，，，，，，，RS485

PPI波特率(baud)

9.6kbps、19.2kbps和187.5kbps

自由口波特率(baud)

1.2kbps ~ 115.2kbps

每段最大电缆长度

      使用隔离中继器

      未使用隔离中继器

波特率为187.5kbps时1000米，，，，，，，38.4kbps时1200米

50米

最大站点数

每段32个站，，，，，，，每个网络126个站

最大主站数

32

物理接口

2个RS485接口

隔离

不隔离

以太网通讯功效

通讯接口

1个标配以太网口

通讯标准

切合IEEE802.3标准

传输速率

10Mbps 和100Mbps自顺应

自顺应交织毗连

不支持

毗连到工业以太网的接口(10/100Mbps)

RJ45插座

协议类型

UDP/TCP协议

支持MICO以太网编程，，，，，，，支持PLC间以太网通讯。。。

设置方法

支持上位机通过网口搜索PLC，，，，，，，支持网口下载系统设置。。。

最大毗连数

每个PLC支持最多8个UDP毗连，，，，，，，支持最多4个TCP毗连,支持最多4个Socket毗连，，，，，，，2个UDP,2个TCP。。。

IT毗连的最大数目

8个UDP_PPI毗连，，，，，，，其中4个主站和4个从站。。。

4个ModBus_TCP毗连，，，，，，，2个主站和2个从站。。。

4个Socket毗连，，，，，，，2个UDP,2个TCP。。。

用户数据数目

最多200个字节用于TCP/IP传输。。。

最多240个字节用于ModBus_TCP传输。。。

最多512个字节用于Socket传输。。。

端口

外地：1~65535

远程效劳器：8888

启动时间或复位后重新启动时间

约莫3秒。。。

指示灯

绿色RMC指示灯:亮：远程控制生效，，，，，，，灭：远程控制失效

绿色以太网指示灯：亮：毗连，，，，，，，闪灼：传输；
；；；；；；灭：未毗连

每段最大电缆长度

100m

隔离

通讯口隔离

I/O特征

本机数字量输入点数

14

输入类型

漏型/源型

本机数字量输出点数

10

输出类型

继电器 干触点

数字I/O映象区

128DI/1280DQ（不含CAN通讯专用映像区）

模拟I/O映象区

32AI/32AQ（不含CAN通讯专用映像区）

允许最大扩展I/O
？
？？？
？？
？槭

7

最大数字量I/O设置

IO：256(128输入/128输出)

最大模拟量I/O设置

64（32输入/32输出）

脉冲捕获输入

14

高速计数器

    总数

    单相计数器

    两相计数器

4

4×50KHz

1×30KHz

数字量输入特征

本机集成数字量输入点数

14

输入类型

漏型/源型

额定电压

24V DC

最大一连允许电压

20.4-28.8V DC

浪涌电压

35V DC，，，，，，，一连0.5s

逻辑1信号 ( 最小)

逻辑0信号 ( 最大)

15 VDC，，，，，，，2.5mA

5 VDC，，，，，，，1mA

允许的最大泄电流

1mA

输入滤波

支持3.4ms和6.4ms

隔离(现场与逻辑)

500V AC，，，，，，，1分钟

同时接通的输入

14

最大电缆长度

屏障

非屏障

500米(标准输入)

50米(高速计数器输入)

300米(标准输入)

数字量输出特征

本机集成数字量输出点数

10

输出类型

继电器，，，，，，，干触点

额定电压

24V DC或110V/220VAC

输出电压规模

5～30VDC：5～250VAC

逻辑1信号（最。。。

-

逻辑0信号（最大）

-

每点额定电流

2A

每个公共端额定电流

8A

泄电流（最大）

-

浪涌电流（最大）

7A，，，，，，，触点关闭

灯负载（最大）

30W DC/200W AC

接通电阻（接点）

0.2Ω

隔离（现场与逻辑）

-

延时

断开到接通：-

接通到断开：-

额定负载下的触点寿命

100,000次通断

同时接通的输出

所有输出点

两个输出并联

否

最大电缆长度

屏障

非屏障

500米

150米

1

机壳接地

机壳接地

2

逻辑地

逻辑地

3

RS485+信号B

RS485+信号B

4

发送请求RTS

发送请求RTS

5

逻辑地

逻辑地

6

+5V，，，，，，，串联100Ω电阻

+5V，，，，，，，串联100Ω电阻

7

+24V

+24V

8

RS485-信号A

RS485-信号A

9

NC

NC

毗连器外壳

机壳接地

机壳接地
