rb88随行版EtherCAT总线伺服乐成应用于瓦楞纸纵切机
2018.11.27
包装造纸业的神操作
↓↓↓↓
能完成这个行动的元勋就是纵切机

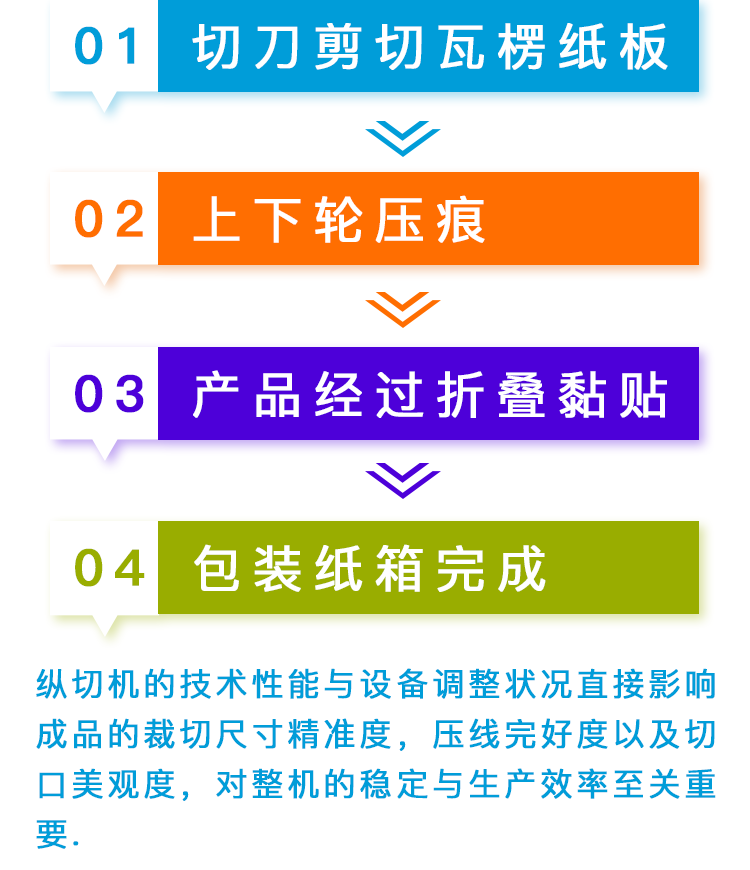

瓦楞纸纵切机怎样事情的？？？？？
瓦楞纸纵切机应用于纸箱加工流程， ，，，，，是瓦楞纸板生产线中举行制品裁切的机械装备。。。
控制原理
纵切机的切刀驱动装置由刀座、活动架、滑块、电机、刀盘等组成。。。
1， ，，，，，排刀和压轮行动：
①每个分切刀头和压痕头都有自力的伺服控制装备启动：装备启动后， ，，，，，伺服经由齿轮齿条传动发动刀和压轮移动。。。
②凭证设定的参数选定刀的数目与压轮的数目， ，，，，，收到生产治理系统下发的刀与压轮位置， ，，，，，控制伺服运动到运算位置。。。
2， ，，，，，换单行动：
瓦楞纸纵切机生产历程中需要换单， ，，，，，上位机生产治理系统凭证订单要求， ，，，，，控制算法依据目今切刀头和压痕头现实位置， ，，，，，凭证新订单要求的尺寸， ，，，，，选择排刀和压轮的最优路径， ，，，，，以最快的速率移动到位。。。
3， ，，，，，纸板物料收支料行动：
进料与出料， ，，，，，装备需与前端装备举行同步控制， ，，，，，坚持张力稳固， ，，，，，包管料带正常平稳运行。。。
控制要点
1
排刀压轮时， ，，，，，要求伺服电机可靠性高， ，，，，，速率和响应快；； ；
2
要求稳固定位精度， ，，，，，从而提高分切精度， ，，，，，控制误差更。。；； ；
3
换单生产时， ，，，，，由于生产速率很快， ，，，，，要求换刀必需迅速， ，，，，，减小物料消耗；； ；
4
需要控制收放卷的速率， ，，，，，包管瓦楞运行平稳， ，，，，，匀称出料， ，，，，，分切膜成型整齐， ，，，，，不泛起褶皱与弯曲；； ；
5
加速、减速及匀速阶段不泛起断纸停料而导致停产；； ；。。。
rb88随行版控制计划
rb88随行版深耕瓦楞行业多年， ，，，，，针对此系统接纳rb88随行版自主研发的全套产品， ，，，，，提供基于EtherCAT控制的整套解决计划。。。

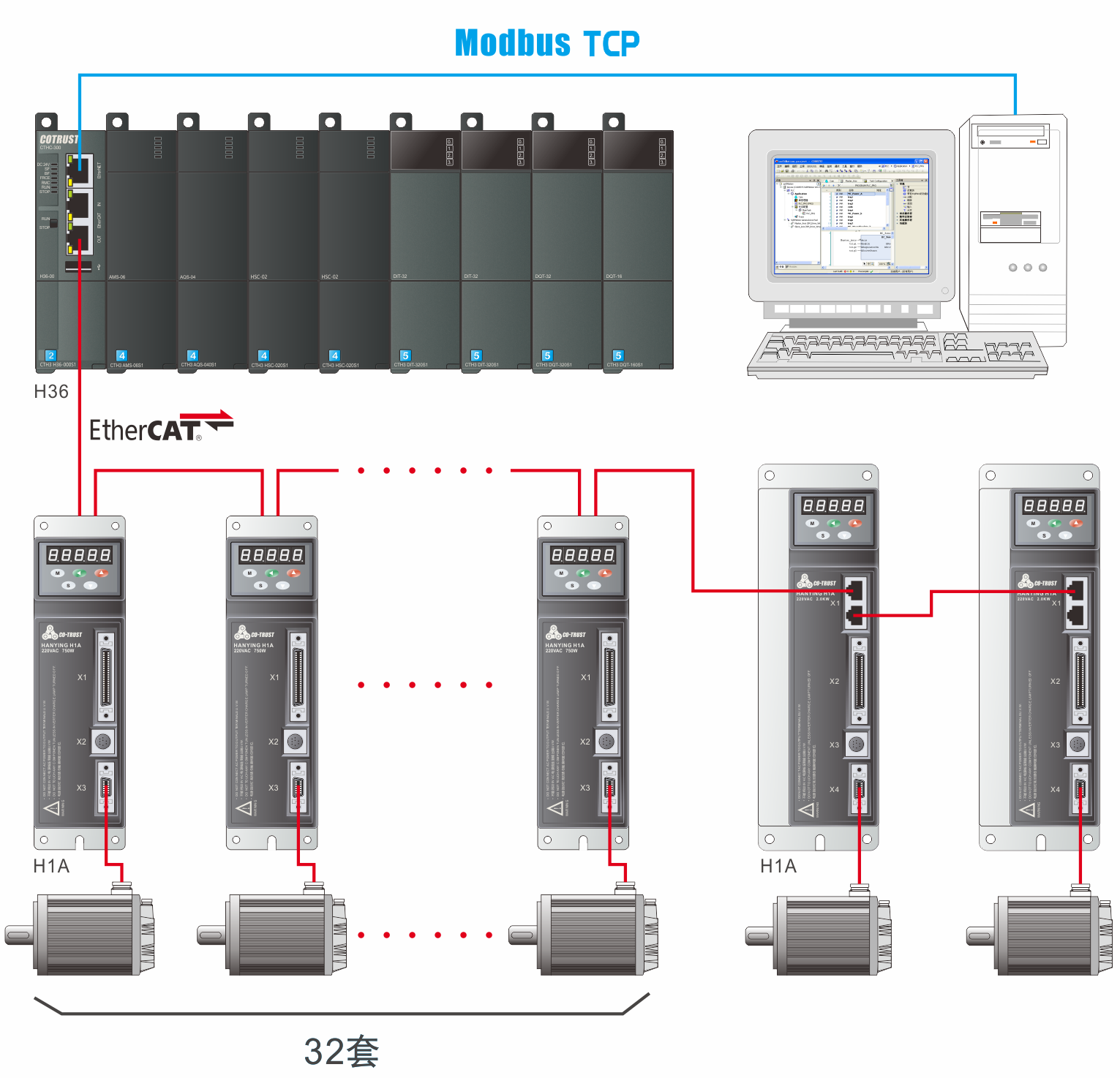

CTH300系列的H36通过外地扩展？？？？？椋 ，，，，，再通过EtherCAT总线毗连34台H1A系列伺服驱动器。。。
产品设置

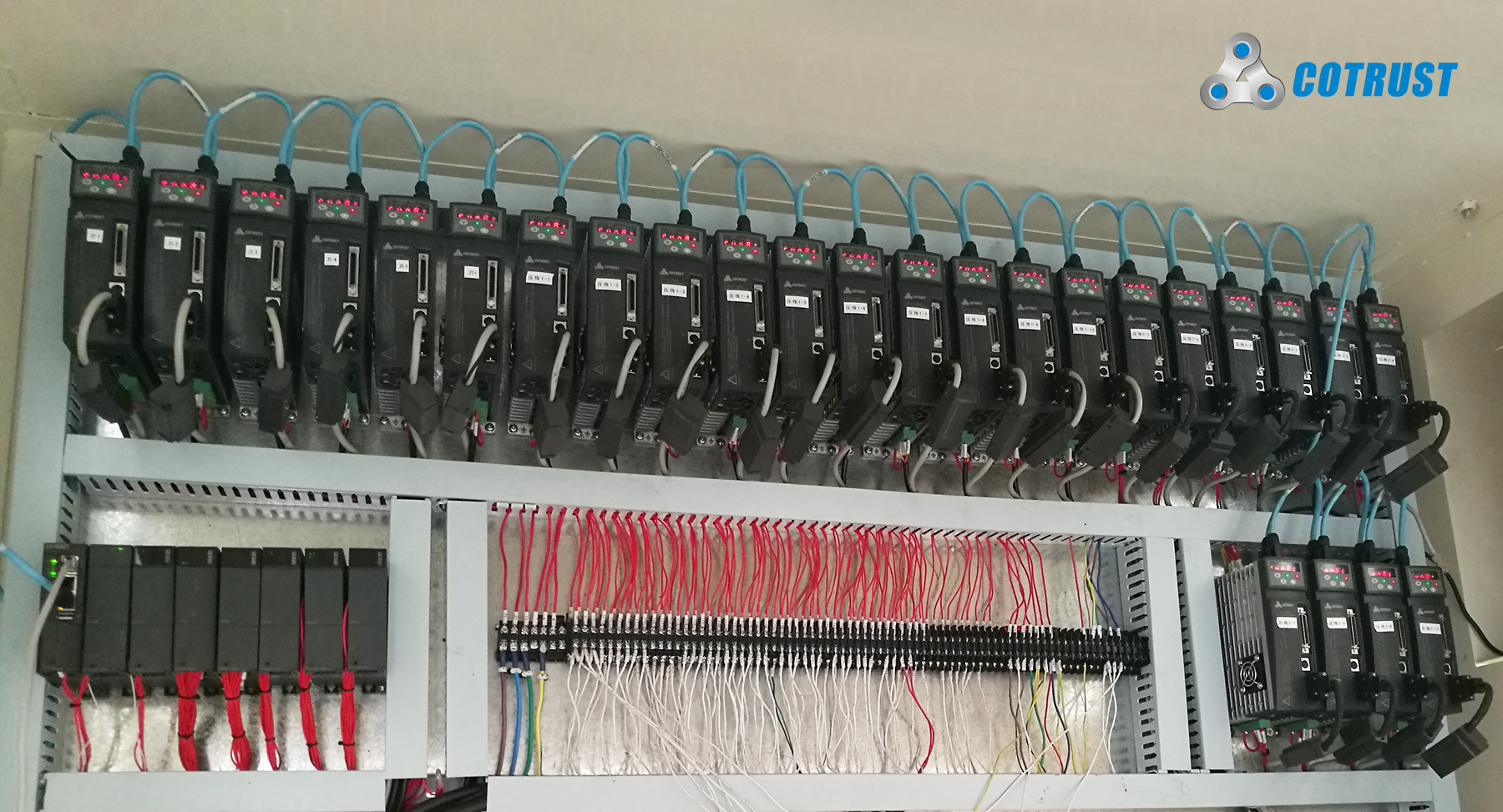

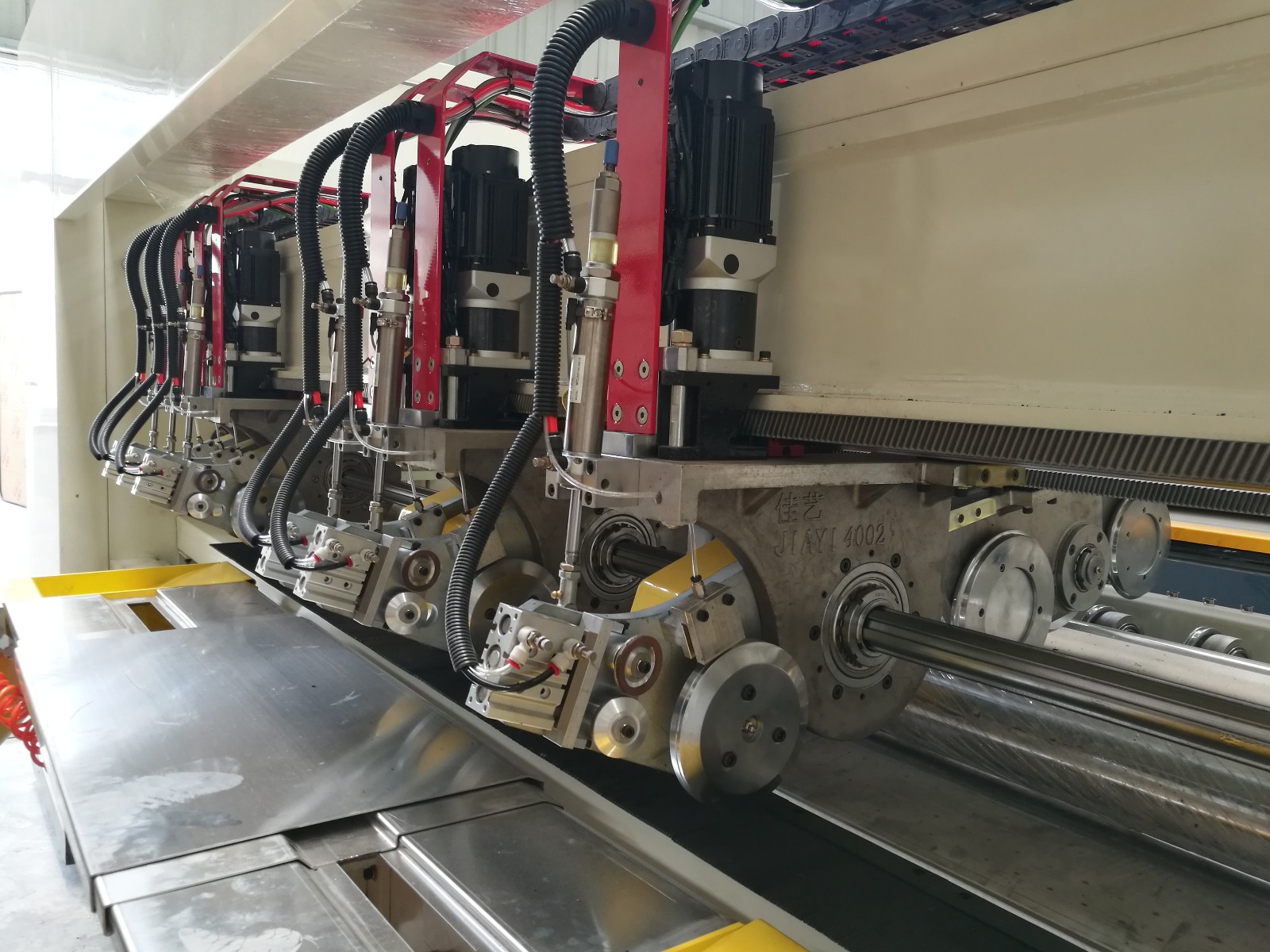

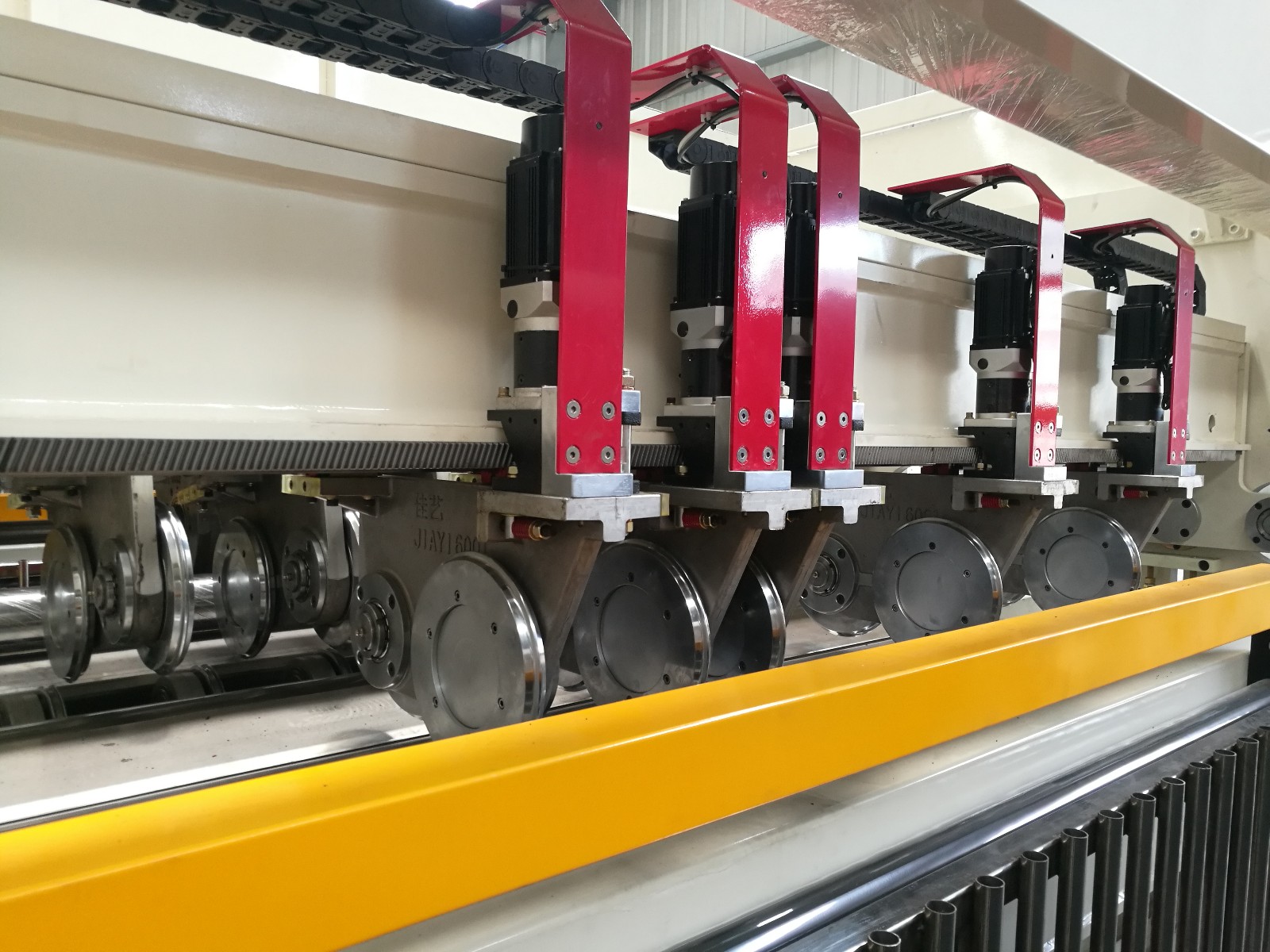

现场照片
计划特点
1
上位机生管系统通过modbus TCP以太网毗连H36， ，，，，，通讯效率高抗滋扰能力强， ，，，，，缩短上位机与控制系统的通讯交互时间；； ；
2
系统接纳EtherCAT总线控制， ，，，，，解决了接纳脉冲控制方法时的接线繁琐， ，，，，，丢脉冲导致定位精度禁绝；； ；
3
相比CanOpen总线的控制计划， ，，，，，EtherCAT这套计划通讯实时性更高， ，，，，，不会丢帧导致控制差别步， ，，，，，通讯质量好且稳固可靠；； ；
4
伺服电机额定转速3000rpm， ，，，，，定位精度高， ，，，，，响应快， ，，，，，确保纵切刀、压线轮快速、准确、可靠、自动换单；； ；
5
伺服电机接纳绝对值编码器， ，，，，，可掉电生涯位置， ，，，，，省去外部原点开关和限位传感器等；； ；
6
应用PLC内置PID功效块， ，，，，，很是好的控制进料、出料调速效果， ，，，，，抵达优异的同步张力控制效果。。。
