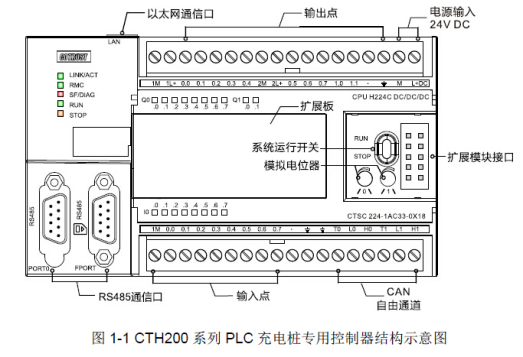

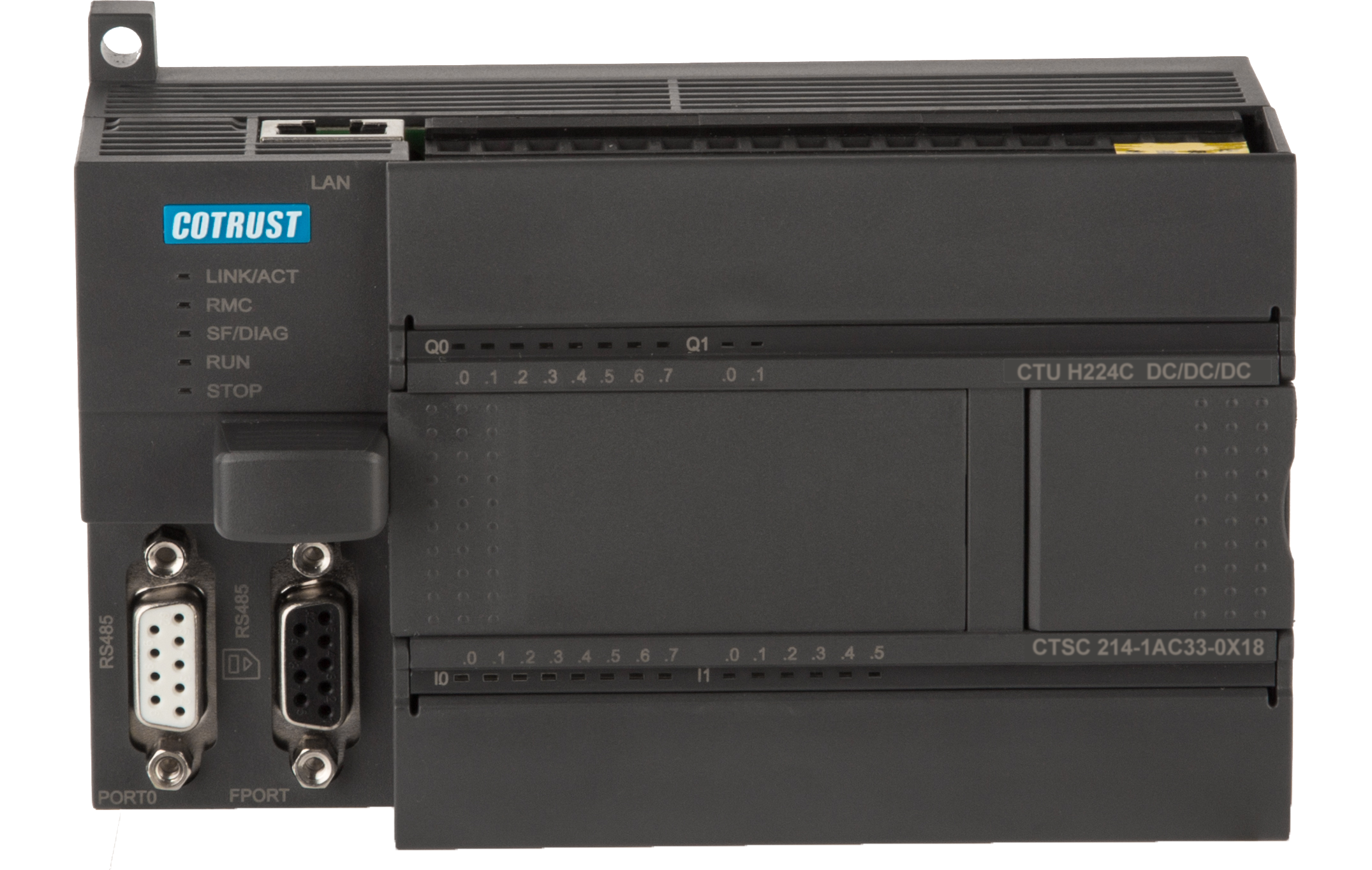

充电桩专用控制器CPU H224C
订货号：CTSC 214-1AC33-0X18
rb88随行版手艺依托多年的行业手艺履历积累，，，，，致力于新能源电动汽车充电桩领域，，，，，自主研发充电桩专用控制器CPU H224C是具有较强行业争对性和高性价比的PLC专用控制器，，，，，其兼容CTH-200系列扩展？？？？，，，，，并提供知足国家标准及行业标准的充电桩整机手艺解决计划，，，，，资助客户缩短产品开发周期，，，，，节约人力投入，，，，，实现产品快速上市。。。。。
CPU简介
○ 本机集成双自力CAN口，，，，，并可再扩展一个CAN通讯扩展板，，，，，切合国家行业标准；；；；；；
○ 支持CAN自由口编程，，，，，挪用库实现与BMS和充电汽车的通讯；；；；；；
○ 无邪组合支持7个CTH200系列IO？？？？槔┱；；；；；；
○ 本机集成一个以太网口和两个RS485通讯口，，，，，知足差别的装备通讯要求；；；；；；
○ 远程批量更新程序，，，，，知足充电桩批量升级程序的要求.；；；；；；
○ 远程批量监控数据，，，，，轻松联网，，，，，通过数据库与第三方软件无缝对接；；；；；；
○ 相比嵌入板，，，，，rb88随行版PLC计划易于扩展和稳固可靠，，，，，便于成套集成商的编程维护。。。。。
系统最大设置
扩展？？？？椋最多7个CTH200系列扩展？？？？，，，，，包括数字量模拟量和温度？？？？,特殊？？？？，，，，，并支持一个模拟量扩展板或一个CAN扩展板。。。。。
数字量映象寄存器的大。。。。。数字量I/O映像区为128DI/128DQ（不含CAN通讯专用映像区）。。。。。
模拟量映象寄存器的大。。。。。模拟量I/O映像区为32AI/32AQ（不含CAN通讯专用映像区）。。。。。
适用面板
CPU H224C支持TD200（V3.0）、TD400S（V2.0）和COPANEL系列显示面板。。。。。
显示面板具有文本显示和人机交互功效，，，，，可与PLC建设通讯，，，，，利便用户审查、编辑和监控应用程序中的历程变量，，，，，对PLC编程和运行有极大资助。。。。。
远程通讯软件
通讯软件包括效劳器接入软件（MagicWorks RMC Server）和作为OPC效劳器的数据监控软件（MagicWorks RMC SQL Access），，，，，实现客户轻松自建效劳器，，，，，为远程批量监控和编程开发通道。。。。。
编程软件
充电桩专用控制器使用MagicWorks PLC（V2.10及以上版本）编程，，，，，同时也兼容西门子MicroWin编程.

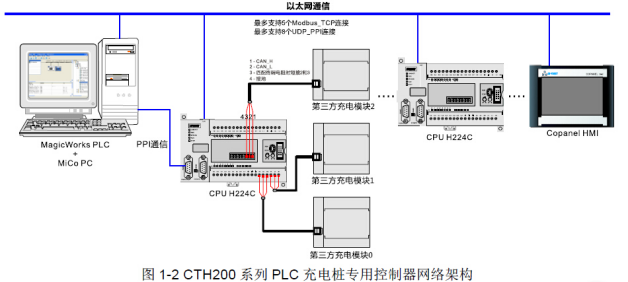

典范网络架构
说明:
1) PLC与PLC通讯
8个UDP_PPI毗连，，，，，不分主从站，，，，，每个毗连最大通讯200个字节；；；；；；
5个MODBUS_TCP毗连，，，，，不分主/从站，，，，，每个毗连最大通讯240个字节。。。。。
1个CPU H224C有三个CAN口，，，，，可毗连3个第三方充电？？？？
2) PLC与HMI（或第三方上位机软件）毗连，，，，，其中HMI或第三方上位机软件作为主站。。。。。
UDP_PPI：H224C单台CPU最多毗连8个HMI；；；；；；
MODBUS_TCP：H224C单台CPU最多毗连5个HMI。。。。。
3) CPUH224C作为主站会见其他装备，，，，，相当于占用了该CPU一个主站毗连。。。。。
4) CPU H224C作为从站，，，，，被其他装备会见，，，，，相当于占用该CPU的一个从站毗连。。。。。
充电桩专用控制器标准和规范
充电桩装备物联网解决计划

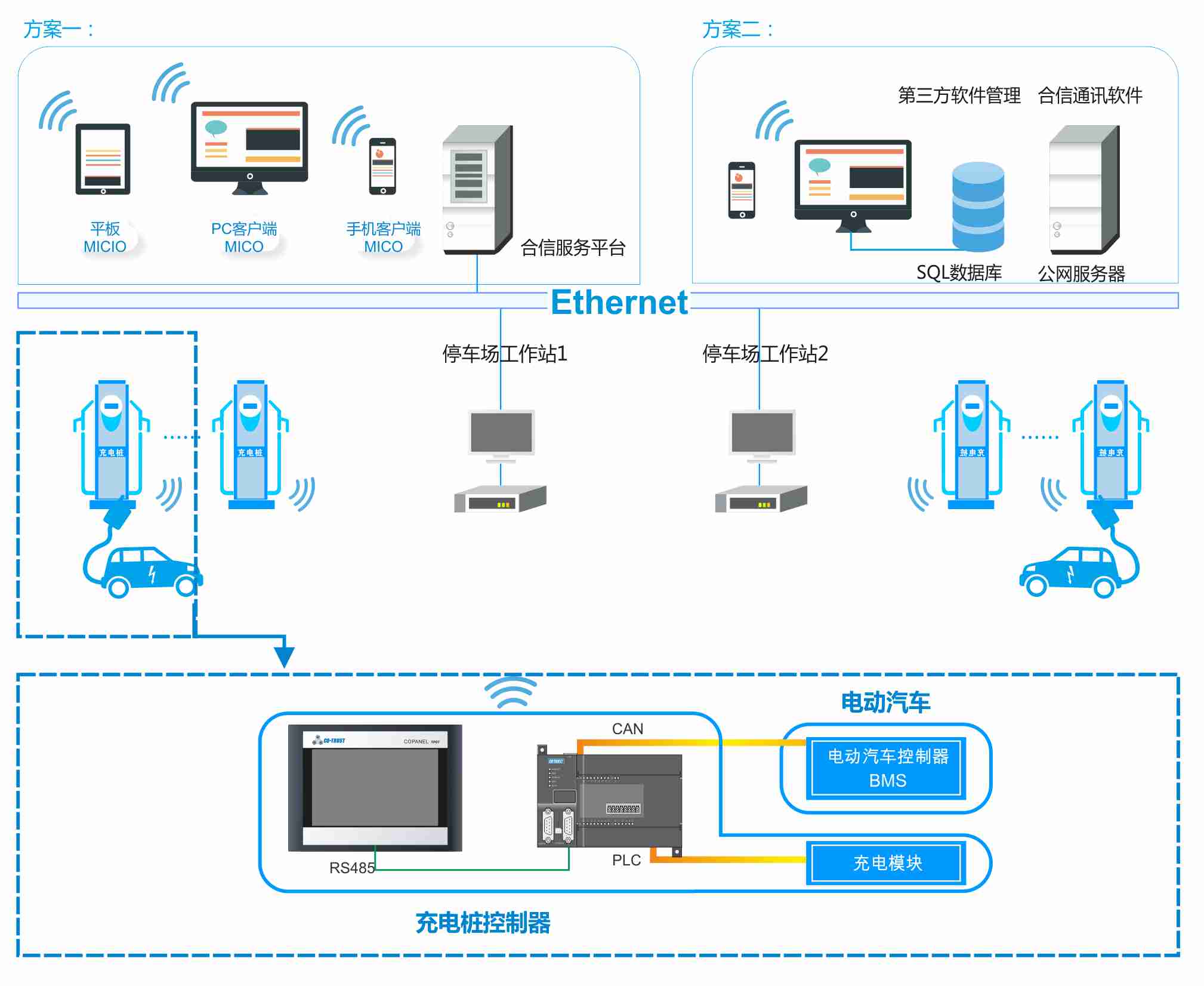

计划图：
计划特点：
○ 充电桩与汽车电池系统通过CAN协议通讯，，，，，通讯稳固可靠；；；；；；
○ 充电桩专用控制器，，，，，集成双CAN口，，，，，并可扩展一个CAN口，，，，，知足差别应用计划需求；；；；；；
○ rb88随行版物联平台，，，，，接纳128bits动态数据加密，，，，，远程监控数据稳固、清静；；；；；；
计划一：
rb88随行版效劳平台提供了Android及IOS、PC客户端，，，，，并提供开放的接口与ERP品级三方软件实现毗连，，，，，利便平 台对接，，，，，实现信息统一治理。。。。。
计划二：
用户自建效劳器，，，，，rb88随行版提供充电桩远程通讯软件，，，，，通过MYSQL数据库与第三方软件实现毗连，，，，，批量更新程序和监控。。。。。

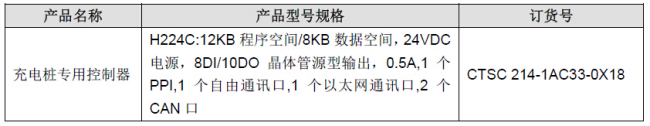

订货信息
充电桩专用控制器先容：http://www.co-trust.com/Products/Special/Vertical/desc.html
充电桩专用控制器用户手册：http://www.co-trust.com/upload/Download/2017070409442018.pdf
